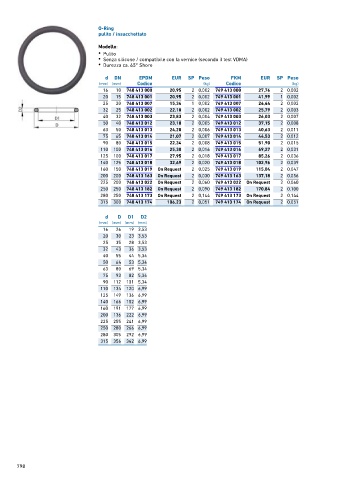

Page 798 - GEORGFISCHER - LISTINO 876 - FIDRA

O-Ring
pulito / insacchettato

Modello:
• Pulito
• Senza silicone / compatibile con la vernice (secondo il test VDMA)
• Durezza ca. 65° Shore

d DN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (mm) Codice (kg) Codice (kg)
16 10 748 413 000 20,95 2 0,002 749 413 000 27,76 2 0,002
20 15 748 413 001 20,95 2 0,002 749 413 001 41,99 1 0,002
25 20 748 413 007 15,34 1 0,002 749 413 007 24,44 2 0,002
32 25 748 413 002 22,10 2 0,002 749 413 002 25,79 2 0,003
40 32 748 413 003 23,83 2 0,004 749 413 003 26,03 2 0,007
50 40 748 413 012 23,10 2 0,005 749 413 012 37,15 2 0,008
63 50 748 413 013 24,20 2 0,006 749 413 013 40,63 2 0,011
75 65 748 413 014 21,07 2 0,007 749 413 014 44,53 2 0,012
90 80 748 413 015 22,34 2 0,008 749 413 015 51,90 2 0,015
110 100 748 413 016 25,38 2 0,016 749 413 016 69,27 2 0,031
125 100 748 413 017 27,95 2 0,018 749 413 017 85,26 2 0,036
140 125 748 413 018 32,69 2 0,020 749 413 018 102,96 2 0,039
160 150 748 413 019 On Request 2 0,025 749 413 019 115,04 2 0,047
200 200 748 413 163 On Request 2 0,030 749 413 163 137,18 2 0,056
225 200 748 413 022 On Request 2 0,060 749 413 022 On Request 2 0,060
250 250 748 413 182 On Request 2 0,090 749 413 182 170,84 2 0,100
280 250 748 413 173 On Request 2 0,144 749 413 173 On Request 2 0,144
315 300 748 413 174 106,23 2 0,051 749 413 174 On Request 2 0,051

d D D1 D2
(mm) (mm) (mm) (mm)
16 26 19 3,53
20 30 23 3,53
25 35 28 3,53
32 43 36 3,53
40 55 44 5,34
50 64 53 5,34
63 80 69 5,34
75 93 82 5,34
90 112 101 5,34
110 134 120 6,99
125 149 136 6,99
140 166 152 6,99
160 191 177 6,99
200 136 222 6,99
225 255 241 6,99
250 280 266 6,99
280 305 292 6,99
315 356 342 6,99

798
