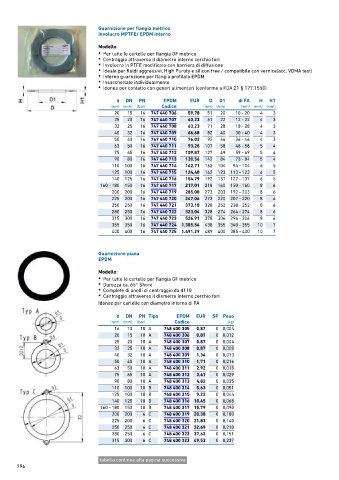

Page 796 - GEORGFISCHER - LISTINO 876 - FIDRA

Guarnizione per flangia metrico
Involucro MPTFE/ EPDM interno

Modello:
• Per tutte le cartelle per flangia GF metrico
• Centraggio attraverso il diametro interno cerchio fori
• Involucro in PTFE modificato con barriera di diffusione
• Ideale per fluidi aggressivi, High Puruty e silicon free / compatibile con vernice(acc. VDMA test)
• Interno guarnzione per flangia profilata EPDM
• Insacchettate individualmente
• Idonea per contatto con generi alimentari (conforme a FDA 21 § 177.1550)

d DN PN EPDM EUR D D1 di FA H H1
(mm) (mm) (bar) Codice (mm) (mm) (mm) (mm) (mm)
20 15 16 747 440 706 59,78 51 20 10 ‐ 20 4 3
25 20 16 747 440 707 63,23 61 22 12 ‐ 22 4 3
32 25 16 747 440 708 63,23 71 28 18 ‐ 28 4 3
40 32 16 747 440 709 66,68 82 40 30 ‐ 40 4 3
50 40 16 747 440 710 76,02 92 46 36 ‐ 46 4 3
63 50 16 747 440 711 93,28 107 58 48 ‐ 58 5 4
75 65 16 747 440 712 109,87 127 69 59 ‐ 69 5 4
90 80 16 747 440 713 120,56 142 84 73 ‐ 84 5 4
110 100 16 747 440 714 142,71 162 104 94 ‐ 104 6 5
125 100 16 747 440 715 124,40 162 123 113 ‐ 123 6 5
140 125 16 747 440 716 154,79 192 137 127 ‐ 137 6 5
160 ‐ 180 150 16 747 440 717 217,01 218 160 150 ‐ 160 8 6
200 200 16 747 440 719 285,08 273 203 192 ‐ 203 8 6
225 200 16 747 440 720 247,06 273 220 207 ‐ 220 8 6
250 250 16 747 440 721 373,18 328 252 238 ‐ 252 8 6
280 250 16 747 440 722 323,04 328 274 264 ‐ 274 8 6
315 300 16 747 440 723 526,91 378 306 296 ‐ 306 8 6
355 350 16 747 440 724 1.385,54 438 355 340 ‐ 355 10 7
400 400 16 747 440 725 1.491,29 489 400 385 ‐ 400 10 7

Guarnizione piana
EPDM

Modello:
• Per tutte le cartelle per flangia GF metrico
• Durezza ca. 65° Shore
• Complete di anelli di centraggio da d110
• Centraggio attraverso il diametro interno cerchio fori

Idonee per cartelle con diametro interno di FA

d DN PN Tipo EPDM EUR SP Peso
(mm) (mm) (bar) Codice (kg)
16 10 10 A 748 400 305 0,87 0 0,004
20 15 10 A 748 400 306 0,87 0 0,012
25 20 10 A 748 400 307 0,87 0 0,004
32 25 10 A 748 400 308 0,87 0 0,008
40 32 10 A 748 400 309 1,34 0 0,013
50 40 10 A 748 400 310 1,71 0 0,016
63 50 10 A 748 400 311 2,92 0 0,018
75 65 10 A 748 400 312 3,41 0 0,029
90 80 10 A 748 400 313 4,82 0 0,035
110 100 10 B 748 400 314 5,63 0 0,051
125 100 10 B 748 400 315 9,22 0 0,044
140 125 10 B 748 400 316 10,45 0 0,068
160 ‐ 180 150 10 B 748 400 317 15,79 0 0,090
200 200 6 C 748 400 319 20,38 0 0,180
225 200 6 C 748 400 320 21,83 0 0,140
250 250 6 C 748 400 321 32,69 0 0,210
280 250 6 C 748 400 322 37,62 0 0,151
315 300 6 C 748 400 323 49,53 0 0,237

tabella continua alla pagina successiva
