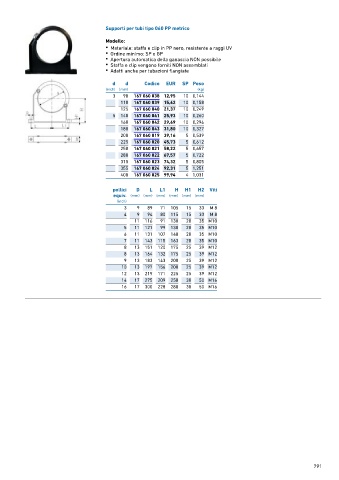

Page 791 - GEORGFISCHER - LISTINO 876 - FIDRA

Supporti per tubi tipo 060 PP metrico
Modello:
• Materiale: staffa e clip in PP nero, resistente a raggi UV
• Ordine minimo: SP o GP
• Apertura automatica della ganascia NON possibile
• Staffa e clip vengono forniti NON assemblati
• Adatti anche per tubazioni flangiate

d d Codice EUR SP Peso
(inch) (mm) (kg)
3 90 167 060 038 12,95 10 0,144
110 167 060 039 15,62 10 0,158
125 167 060 040 21,37 10 0,249
5 140 167 060 041 25,93 10 0,260
160 167 060 042 29,69 10 0,296
180 167 060 043 31,80 10 0,327
200 167 060 019 39,16 5 0,539
225 167 060 020 45,73 5 0,612
250 167 060 021 58,22 5 0,657
280 167 060 022 67,57 5 0,722
315 167 060 023 74,32 5 0,805
355 167 060 024 92,31 5 1,251
400 167 060 025 99,94 4 1,031

pollici D L L1 H H1 H2 Viti
equiv. (mm) (mm) (mm) (mm) (mm) (mm)
(inch)
3 9 89 71 105 15 33 M 8
4 9 94 80 115 15 33 M 8
11 116 91 130 20 35 M10
5 11 121 99 130 20 35 M10
6 11 131 107 148 20 35 M10
7 11 143 115 163 20 35 M10
8 13 151 120 175 25 39 M12
8 13 164 132 175 25 39 M12
9 13 183 143 200 25 39 M12
10 13 197 156 200 25 39 M12
12 13 219 171 225 25 39 M12
14 17 275 209 258 30 50 M16
16 17 300 228 288 30 50 M16

791
