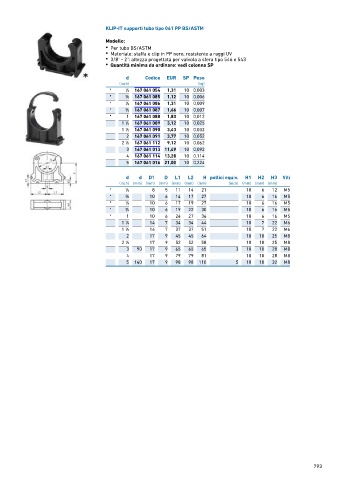

KLIP-IT supporti tubo tipo 061 PP BS/ASTM
Modello:
• Per tubo BS/ASTM
• Materiale: staffa e clip in PP nero, resistente a raggi UV
• 3/8" - 2": altezza progettata per valvola a sfera tipo 546 e 543
• Quantità minima da ordinare: vedi colonna SP

d Codice EUR SP Peso
(inch) (kg)
* 1 ∕4 167 061 054 1,31 10 0,003
* 3 ∕8 167 061 085 1,12 10 0,006
* 1 ∕2 167 061 086 1,31 10 0,009
* 3 ∕4 167 061 087 1,66 10 0,007
* 1 167 061 088 1,83 10 0,012
1
1 ∕4 167 061 089 3,12 10 0,025
1 167 061 090 3,43
1 ∕2 10 0,032
2 167 061 091 3,77 10 0,052
1
2 ∕2 167 061 112 9,12 10 0,062
3 167 061 013 11,49 10 0,092
4 167 061 114 13,28 10 0,114
5 167 061 016 21,00 10 0,224

d d D1 D L1 L2 H pollici equiv. H1 H2 H3 Viti
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (inch) (mm) (mm) (mm)
* 1 ∕4 8 5 11 14 21 10 6 12 M5
* 3 ∕8 10 6 14 17 27 10 6 16 M5
* 1 ∕2 10 6 17 19 27 10 6 16 M5
* 3 ∕4 10 6 19 22 30 10 6 16 M5
* 1 10 6 24 27 36 10 6 16 M5
1
1 ∕4 14 7 34 34 44 10 7 22 M6
1 14 7 37 37 51 10 7 22 M6
1 ∕2
2 17 9 45 45 64 10 10 25 M8
1 17 9 52 52 58 10 10 25 M8
2 ∕2
3 90 17 9 65 65 65 3 10 10 28 M8
4 17 9 79 79 81 10 10 28 M8
5 140 17 9 98 98 110 5 10 10 32 M8
