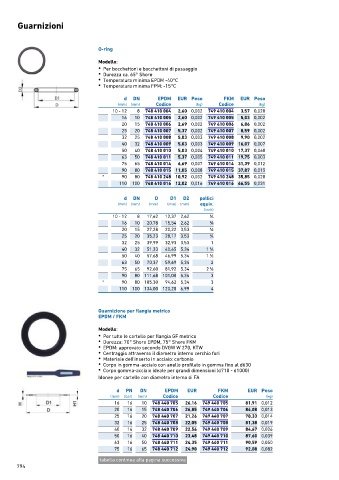

P. 794
Guarnizioni
O-ring
Modello:
• Per bocchettoni e bocchettoni di passaggio
• Durezza ca. 65° Shore
• Temperatura minima EPDM -40°C
• Temperatura minima FPM: -15°C
d DN EPDM EUR Peso FKM EUR Peso
(mm) (mm) Codice (kg) Codice (kg)
10 ‐ 12 8 748 410 004 2,60 0,002 749 410 004 3,57 0,020
16 10 748 410 005 2,60 0,002 749 410 005 5,03 0,002
20 15 748 410 006 2,69 0,002 749 410 006 6,86 0,002
25 20 748 410 007 5,37 0,002 749 410 007 8,59 0,002
32 25 748 410 008 5,03 0,003 749 410 008 9,90 0,002
40 32 748 410 009 5,03 0,003 749 410 009 16,07 0,007
50 40 748 410 010 5,03 0,004 749 410 010 17,37 0,060
63 50 748 410 011 5,37 0,005 749 410 011 19,75 0,003
75 65 748 410 014 6,69 0,007 749 410 014 31,39 0,012
90 80 748 410 015 11,05 0,008 749 410 015 37,87 0,015
* 90 80 748 410 248 10,92 0,002 749 410 248 35,85 0,020
110 100 748 410 016 12,02 0,016 749 410 016 66,55 0,031
d DN D D1 D2 pollici
(mm) (mm) (mm) (mm) (mm) equiv.
(inch)
10 ‐ 12 8 17,62 12,37 2,62 1 ∕4
16 10 20,78 15,54 2,62 3 ∕8
20 15 27,28 20,22 3,53 1 ∕2
25 20 35,23 28,17 3,53 3 ∕4
32 25 39,99 32,93 3,53 1
40 32 51,33 40,65 5,34 1 ∕4
1
50 40 57,68 46,99 5,34 1 ∕2
1
63 50 70,37 59,69 5,34 2
75 65 92,60 81,92 5,34 2 ∕2
1
90 80 111,68 101,00 5,34 3
* 90 80 105,30 94,62 5,34 3
110 100 134,00 120,20 6,99 4
Guarnizione per flangia metrico
EPDM / FKM
Modello:
• Per tutte le cartelle per flangia GF metrico
• Durezza: 70° Shore EPDM, 75° Shore FKM
• EPDM: approvato secondo DVGW W 270, KTW
• Centraggio attraverso il diametro interno cerchio fori
• Materiale dell'inserto in acciaio: carbonio
• Corpo in gomma-acciaio con anello profilato in gomma fino al d630
• Corpo gomma-acciaio ideale per grandi dimensioni (d710 - d1000)
Idonee per cartelle con diametro interno di FA
d PN DN EPDM EUR FKM EUR Peso
(mm) (bar) (mm) Codice Codice (kg)
16 16 10 748 440 705 26,16 749 440 705 81,91 0,012
20 16 15 748 440 706 26,85 749 440 706 84,08 0,013
25 16 20 748 440 707 21,26 749 440 707 78,33 0,014
32 16 25 748 440 708 22,05 749 440 708 81,38 0,019
40 16 32 748 440 709 22,56 749 440 709 84,67 0,026
50 16 40 748 440 710 23,48 749 440 710 87,60 0,039
63 16 50 748 440 711 24,35 749 440 711 90,59 0,050
75 16 65 748 440 712 24,90 749 440 712 92,08 0,082
tabella continua alla pagina successiva
794
