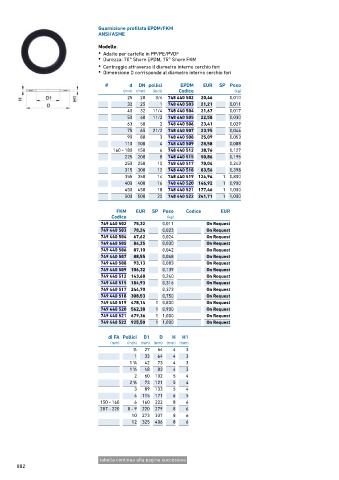

Page 802 - GEORGFISCHER - LISTINO 876 - FIDRA

Guarnizione profilata EPDM/FKM
ANSI/ASME

Modello:
• Adatte per cartelle in PP/PE/PVDF
• Durezza: 70° Shore EPDM, 75° Shore FKM

• Centraggio attraverso il diametro interno cerchio fori
• Dimensione D corrisponde al diametro interno cerchio fori

# d DN pollici EPDM EUR SP Peso
(mm) (mm) (inch) Codice (kg)
25 20 3/4 748 440 502 20,46 0,010
32 25 1 748 440 503 21,21 0,011
40 32 11/4 748 440 504 21,67 0,017
50 40 11/2 748 440 505 22,58 0,030
63 50 2 748 440 506 23,41 0,029
75 65 21/2 748 440 507 23,95 0,046
90 80 3 748 440 508 25,09 0,053
110 100 4 748 440 509 28,58 0,088
160 ‐ 180 150 6 748 440 512 38,76 0,127
225 200 8 748 440 515 50,86 0,195
250 250 10 748 440 517 70,04 0,243
315 300 12 748 440 518 83,56 0,398
355 350 14 748 440 519 124,94 1 0,800
400 400 16 748 440 520 146,92 1 0,900
450 450 18 748 440 521 177,46 1 1,000
500 500 20 748 440 522 241,71 1 1,000

FKM EUR SP Peso Codice EUR
Codice (kg)
749 440 502 75,32 0,011 On Request
749 440 503 78,24 0,023 On Request
749 440 504 67,62 0,024 On Request
749 440 505 84,25 0,030 On Request
749 440 506 87,10 0,042 On Request
749 440 507 88,55 0,068 On Request
749 440 508 93,13 0,083 On Request
749 440 509 106,32 0,139 On Request
749 440 512 143,68 0,240 On Request
749 440 515 184,93 0,316 On Request
749 440 517 244,70 0,373 On Request
749 440 518 308,53 0,750 On Request
749 440 519 478,14 1 0,800 On Request
749 440 520 562,38 1 0,900 On Request
749 440 521 679,36 1 1,000 On Request
749 440 522 925,50 1 1,000 On Request

di FA Pollici D1 D H H1
(mm) (inch) (mm) (mm) (mm) (mm)
3 27 54 4 3
∕4
1 33 64 4 3
1 42 73 4 3
1 ∕4
1
1 ∕2 48 83 4 3
2 60 102 5 4
1
2 ∕2 73 121 5 4
3 89 133 5 4
4 115 171 6 5
150 ‐ 160 6 160 222 8 6
207 ‐ 220 8 ‐ 9 220 279 8 6
10 273 337 8 6
12 325 406 8 6

tabella continua alla pagina successiva
802
