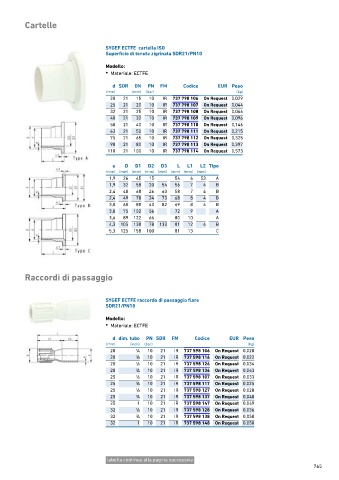

Cartelle

SYGEF ECTFE cartella ISO
Superficie di tenuta zigrinata SDR21/PN10

Modello:
• Materiale: ECTFE

d SDR DN PN FM Codice EUR Peso
(mm) (mm) (bar) (kg)
20 21 15 10 IR 737 798 106 On Request 0,029
25 21 20 10 IR 737 798 107 On Request 0,044
32 21 25 10 IR 737 798 108 On Request 0,066
40 21 32 10 IR 737 798 109 On Request 0,096
50 21 40 10 IR 737 798 110 On Request 0,146
63 21 50 10 IR 737 798 111 On Request 0,215
75 21 65 10 IR 737 798 112 On Request 0,325
90 21 80 10 IR 737 798 113 On Request 0,397
110 21 100 10 IR 737 798 114 On Request 0,573

e D D1 D2 D3 L L1 L2 Tipo
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
1,9 26 45 15 54 6 53 A
1,9 32 58 20 54 56 7 4 B
2,4 40 68 26 63 58 7 4 B
2,4 49 78 34 73 68 8 4 B
3,0 60 88 43 82 69 8 4 B
3,0 75 102 56 72 9 A
3,6 89 122 66 80 10 A
4,3 105 138 78 133 81 12 4 B
5,3 125 158 100 81 13 C

Raccordi di passaggio

SYGEF ECTFE raccordo di passaggio flare
SDR21/PN10

Modello:
• Materiale: ECTFE

d dim. tubo PN SDR FM Codice EUR Peso
(mm) (inch) (bar) (kg)
20 1 ∕4 10 21 IR 737 598 106 On Request 0,028
20 3 ∕8 10 21 IR 737 598 116 On Request 0,022
20 1 ∕2 10 21 IR 737 598 126 On Request 0,034
20 3 ∕4 10 21 IR 737 598 136 On Request 0,043
25 1 ∕4 10 21 IR 737 598 107 On Request 0,033
25 3 ∕8 10 21 IR 737 598 117 On Request 0,025
25 1 ∕2 10 21 IR 737 598 127 On Request 0,028
25 3 ∕4 10 21 IR 737 598 137 On Request 0,048
25 1 10 21 IR 737 598 147 On Request 0,049
32 1 ∕2 10 21 IR 737 598 128 On Request 0,036
32 3 ∕4 10 21 IR 737 598 138 On Request 0,050
32 1 10 21 IR 737 598 148 On Request 0,050

tabella continua alla pagina successiva
