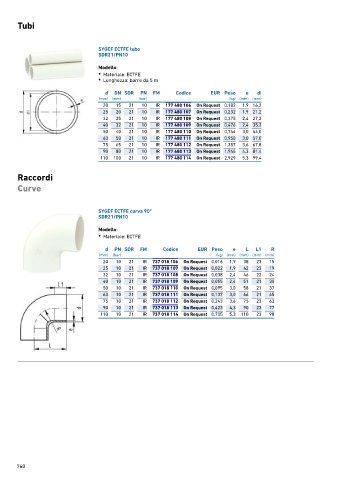

Page 760 - GEORGFISCHER - LISTINO 876 - FIDRA

Tubi

SYGEF ECTFE tubo
SDR21/PN10

Modello:
• Materiale: ECTFE
• Lunghezza: barre da 5 m

d DN SDR PN FM Codice EUR Peso e di
(mm) (mm) (bar) (kg) (mm) (mm)
20 15 21 10 IR 177 480 106 On Request 0,182 1,9 16,2
25 20 21 10 IR 177 480 107 On Request 0,232 1,9 21,2
32 25 21 10 IR 177 480 108 On Request 0,375 2,4 27,2
40 32 21 10 IR 177 480 109 On Request 0,476 2,4 35,2
50 40 21 10 IR 177 480 110 On Request 0,744 3,0 44,0
63 50 21 10 IR 177 480 111 On Request 0,950 3,0 57,0
75 65 21 10 IR 177 480 112 On Request 1,357 3,6 67,8
90 80 21 10 IR 177 480 113 On Request 1,945 4,3 81,4
110 100 21 10 IR 177 480 114 On Request 2,929 5,3 99,4

Raccordi
Curve

SYGEF ECTFE curva 90°
SDR21/PN10

Modello:
• Materiale: ECTFE

d PN SDR FM Codice EUR Peso e L L1 R
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
20 10 21 IR 737 018 106 On Request 0,016 1,9 38 23 15
25 10 21 IR 737 018 107 On Request 0,022 1,9 42 23 19
32 10 21 IR 737 018 108 On Request 0,038 2,4 46 22 24
40 10 21 IR 737 018 109 On Request 0,055 2,4 51 21 30
50 10 21 IR 737 018 110 On Request 0,095 3,0 58 21 37
63 10 21 IR 737 018 111 On Request 0,137 3,0 66 21 45
75 10 21 IR 737 018 112 On Request 0,243 3,6 75 23 62
90 10 21 IR 737 018 113 On Request 0,423 4,3 90 23 77
110 10 21 IR 737 018 114 On Request 0,705 5,3 110 23 98
