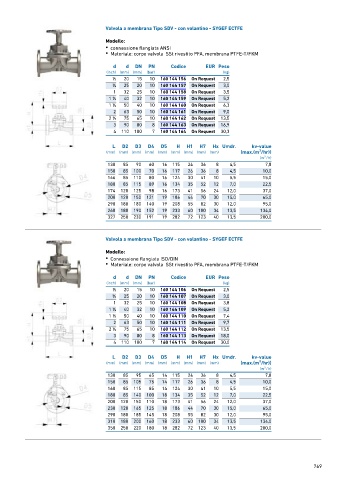

P. 769
Valvola a membrana Tipo SDV - con volantino - SYGEF ECTFE
Modello:
• connessione flangiata ANSI
• Materiale: corpo valvola SSt rivestito PFA, membrana PTFE-T/FKM
d d DN PN Codice EUR Peso
(inch) (mm) (mm) (bar) (kg)
1 20 15 10 160 144 156 On Request 2,5
∕2
3 ∕4 25 20 10 160 144 157 On Request 3,0
1 32 25 10 160 144 158 On Request 3,5
1
1 ∕4 40 32 10 160 144 159 On Request 5,2
1 50 40 10 160 144 160 On Request 6,3
1 ∕2
2 63 50 10 160 144 161 On Request 9,0
1 160 144 162 On Request
2 ∕2 75 65 10 13,5
3 90 80 8 160 144 163 On Request 16,9
4 110 100 7 160 144 164 On Request 30,3
L D2 D3 D4 D5 H H1 H7 Hx Umdr. kv-value
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (max.(m³/hr))
(m³ ⁄ h)
130 85 90 60 16 115 24 36 8 4,5 7,8
150 85 100 70 16 117 26 36 8 4,5 10,0
146 85 110 80 16 124 30 41 10 5,5 15,0
180 85 115 89 16 134 35 52 12 7,0 22,5
174 120 125 98 16 173 41 56 24 12,0 37,0
200 120 150 121 19 186 44 70 30 15,0 65,0
290 180 180 140 19 208 55 82 30 12,0 95,0
260 180 190 152 19 233 60 100 34 13,5 134,0
327 250 230 191 19 282 72 123 40 13,5 200,0
Valvola a membrana Tipo SDV - con volantino - SYGEF ECTFE
Modello:
• Connessione flangiata ISO/DIN
• Materiale: corpo valvola SSt rivestito PFA, membrana PTFE-T/FKM
d d DN PN Codice EUR Peso
(inch) (mm) (mm) (bar) (kg)
1 20 15 10 160 144 106 On Request 2,5
∕2
3 160 144 107 On Request
∕4 25 20 10 3,0
1 32 25 10 160 144 108 On Request 3,8
1
1 ∕4 40 32 10 160 144 109 On Request 5,2
1 50 40 10 160 144 110 On Request 7,4
1 ∕2
2 63 50 10 160 144 111 On Request 9,7
1 75 65 10 160 144 112 On Request 13,5
2 ∕2
3 90 80 8 160 144 113 On Request 18,0
4 110 100 7 160 144 114 On Request 30,0
L D2 D3 D4 D5 H H1 H7 Hx Umdr. kv-value
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (max.(m³/hr))
(m³ ⁄ h)
130 85 95 65 14 115 24 36 8 4,5 7,8
150 85 105 75 14 117 26 36 8 4,5 10,0
160 85 115 85 14 124 30 41 10 5,5 15,0
180 85 140 100 18 134 35 52 12 7,0 22,5
200 120 150 110 18 173 41 56 24 12,0 37,0
230 120 165 125 18 186 44 70 30 15,0 65,0
290 180 185 145 18 208 55 82 30 12,0 95,0
310 180 200 160 18 233 60 100 34 13,5 134,0
350 250 220 180 18 282 72 123 40 13,5 200,0
