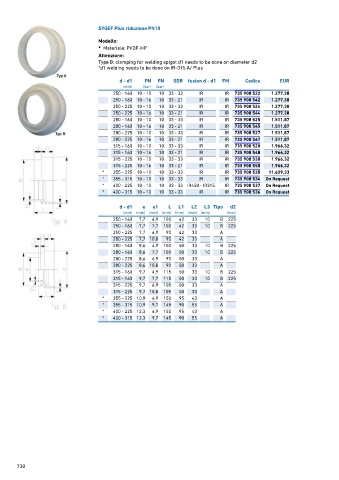

Page 730 - GEORGFISCHER - LISTINO 876 - FIDRA

SYGEF Plus riduzione PN10
Modello:
• Materiale: PVDF-HP

Attenzione:
Type B: clamping for welding spigot d1 needs to be done on diameter d2
*d1 welding needs to be done on IR-315 A/ Plus

d - d1 PN PN SDR fusion d - d1 FM Codice EUR
(mm) (bar) (bar)
250 ‐ 160 10 ‐ 10 10 33 - 33 IR IR 735 908 522 1.277,38
250 ‐ 160 10 ‐ 16 10 33 - 21 IR IR 735 908 542 1.277,38
250 ‐ 225 10 ‐ 10 10 33 - 33 IR IR 735 908 524 1.277,38
250 ‐ 225 10 ‐ 16 10 33 - 21 IR IR 735 908 544 1.277,38
280 ‐ 160 10 ‐ 10 10 33 - 33 IR IR 735 908 525 1.511,87
280 ‐ 160 10 ‐ 16 10 33 - 21 IR IR 735 908 545 1.511,87
280 ‐ 225 10 ‐ 10 10 33 - 33 IR IR 735 908 527 1.511,87
280 ‐ 225 10 ‐ 16 10 33 - 21 IR IR 735 908 547 1.511,87
315 ‐ 160 10 ‐ 10 10 33 - 33 IR IR 735 908 528 1.966,32
315 ‐ 160 10 ‐ 16 10 33 - 21 IR IR 735 908 548 1.966,32
315 ‐ 225 10 ‐ 10 10 33 - 33 IR IR 735 908 530 1.966,32
315 ‐ 225 10 ‐ 16 10 33 - 21 IR IR 735 908 550 1.966,32
* 355 ‐ 225 10 ‐ 10 10 33 - 33 IR IR 735 908 535 11.629,33
* 355 ‐ 315 10 ‐ 10 10 33 - 33 IR IR 735 908 534 On Request
* 400 ‐ 225 10 ‐ 10 10 33 - 33 IR450 - IR315 IR 735 908 537 On Request
* 400 ‐ 315 10 ‐ 10 10 33 - 33 IR IR 735 908 536 On Request

d - d1 e e1 L L1 L2 L3 Tipo d2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
250 ‐ 160 7,7 4,9 100 42 33 10 B 225
250 ‐ 160 7,7 7,7 100 42 33 10 B 225
250 ‐ 225 7,7 6,9 90 42 33 A
250 ‐ 225 7,7 10,8 90 42 33 A
280 ‐ 160 8,6 4,9 100 50 33 10 B 225
280 ‐ 160 8,6 7,7 100 50 33 10 B 225
280 ‐ 225 8,6 6,9 90 50 33 A
280 ‐ 225 8,6 10,8 90 50 33 A
315 ‐ 160 9,7 4,9 115 50 33 10 B 225
315 ‐ 160 9,7 7,7 115 50 33 10 B 225
315 ‐ 225 9,7 6,9 105 50 33 A
315 ‐ 225 9,7 10,8 105 50 33 A
* 355 ‐ 225 10,9 6,9 150 95 43 A
* 355 ‐ 315 10,9 9,7 145 90 55 A
* 400 ‐ 225 12,3 6,9 150 95 43 A
* 400 ‐ 315 12,3 9,7 145 90 55 A

730
