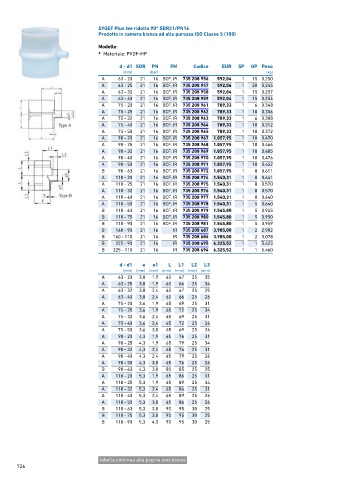

Page 726 - GEORGFISCHER - LISTINO 876 - FIDRA

SYGEF Plus tee ridotto 90° SDR21/PN16
Prodotto in camera bianca ad alta purezza ISO Classe 5 (100)

Modello:
• Materiale: PVDF-HP

d - d1 SDR PN FM Codice EUR SP GP Peso
(mm) (bar) (kg)
A 63 ‐ 20 21 16 BCF, IR 735 208 956 592,04 1 15 0,250
A 63 ‐ 25 21 16 BCF, IR 735 208 957 592,04 1 20 0,245
A 63 ‐ 32 21 16 BCF, IR 735 208 958 592,04 1 15 0,257
A 63 ‐ 40 21 16 BCF, IR 735 208 959 592,04 1 15 0,254
A 75 ‐ 20 21 16 BCF, IR 735 208 961 789,33 1 6 0,348
A 75 ‐ 25 21 16 BCF, IR 735 208 962 789,33 1 10 0,356
A 75 ‐ 32 21 16 BCF, IR 735 208 963 789,33 1 6 0,308
A 75 ‐ 40 21 16 BCF, IR 735 208 964 789,33 1 10 0,312
A 75 ‐ 50 21 16 BCF, IR 735 208 965 789,33 1 10 0,372
A 90 ‐ 20 21 16 BCF, IR 735 208 967 1.057,95 1 10 0,470
A 90 ‐ 25 21 16 BCF, IR 735 208 968 1.057,95 1 10 0,466
A 90 ‐ 32 21 16 BCF, IR 735 208 969 1.057,95 1 10 0,405
A 90 ‐ 40 21 16 BCF, IR 735 208 970 1.057,95 1 10 0,476
A 90 ‐ 50 21 16 BCF, IR 735 208 971 1.057,95 1 10 0,452
B 90 ‐ 63 21 16 BCF, IR 735 208 972 1.057,95 1 8 0,611
A 110 ‐ 20 21 16 BCF, IR 735 208 974 1.540,31 1 8 0,641
A 110 ‐ 25 21 16 BCF, IR 735 208 975 1.540,31 1 8 0,570
A 110 ‐ 32 21 16 BCF, IR 735 208 976 1.540,31 1 8 0,570
A 110 ‐ 40 21 16 BCF, IR 735 208 977 1.540,31 1 8 0,640
A 110 ‐ 50 21 16 BCF, IR 735 208 978 1.540,31 1 5 0,640
B 110 ‐ 63 21 16 BCF, IR 735 208 979 1.545,80 1 5 0,925
B 110 ‐ 75 21 16 BCF, IR 735 208 980 1.545,80 1 5 0,950
B 110 ‐ 90 21 16 BCF, IR 735 208 981 1.545,80 1 5 0,959
B 160 ‐ 90 21 16 IR 735 208 687 3.985,00 1 2 2,902
B 160 ‐ 110 21 16 IR 735 208 686 3.985,00 1 2 3,078
B 225 ‐ 90 21 16 IR 735 208 695 6.325,52 1 1 5,423
B 225 ‐ 110 21 16 IR 735 208 694 6.325,52 1 1 5,460

d - d1 e e1 L L1 L2 L3
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
A 63 ‐ 20 3,0 1,9 60 67 25 35
A 63 ‐ 25 3,0 1,9 60 66 25 34
A 63 ‐ 32 3,0 2,4 60 67 25 25
A 63 ‐ 40 3,0 2,4 60 66 25 26
A 75 ‐ 20 3,6 1,9 65 69 25 31
A 75 ‐ 25 3,6 1,9 65 72 25 34
A 75 ‐ 32 3,6 2,4 65 69 25 31
A 75 ‐ 40 3,6 2,4 65 72 25 26
A 75 ‐ 50 3,6 3,0 65 69 25 26
A 90 ‐ 20 4,3 1,9 65 76 25 31
A 90 ‐ 25 4,3 1,9 65 79 25 34
A 90 ‐ 32 4,3 2,4 65 76 25 31
A 90 ‐ 40 4,3 2,4 65 79 25 26
A 90 ‐ 50 4,3 3,0 65 76 25 26
B 90 ‐ 63 4,3 3,0 80 85 25 25
A 110 ‐ 20 5,3 1,9 65 86 25 31
A 110 ‐ 25 5,3 1,9 65 89 25 34
A 110 ‐ 32 5,3 2,4 65 86 25 31
A 110 ‐ 40 5,3 2,4 65 89 25 26
A 110 ‐ 50 5,3 3,0 65 86 25 26
B 110 ‐ 63 5,3 3,0 90 95 30 25
B 110 ‐ 75 5,3 3,0 90 95 30 25
B 110 ‐ 90 5,3 4,3 90 95 30 25

tabella continua alla pagina successiva
726
