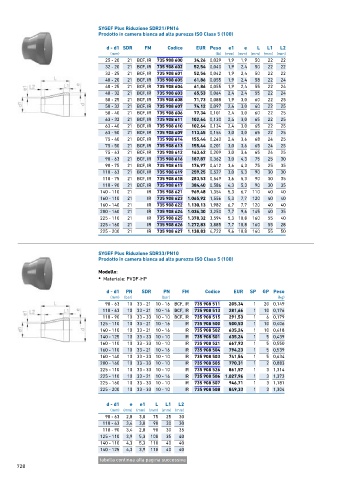

Page 728 - GEORGFISCHER - LISTINO 876 - FIDRA
P. 728
SYGEF Plus Riduzione SDR21/PN16
Prodotto in camera bianca ad alta purezza ISO Class 5 (100)
d - d1 SDR FM Codice EUR Peso e1 e L L1 L2
(mm) (lb) (mm) (mm) (mm) (mm) (mm)
25 ‐ 20 21 BCF, IR 735 908 600 34,26 0,029 1,9 1,9 50 22 22
32 ‐ 20 21 BCF, IR 735 908 602 52,54 0,040 1,9 2,4 50 22 22
32 ‐ 25 21 BCF, IR 735 908 601 52,54 0,042 1,9 2,4 50 22 22
40 ‐ 20 21 BCF, IR 735 908 605 61,86 0,055 1,9 2,4 58 22 24
40 ‐ 25 21 BCF, IR 735 908 604 61,86 0,055 1,9 2,4 55 22 24
40 ‐ 32 21 BCF, IR 735 908 603 65,53 0,064 2,4 2,4 55 22 24
50 ‐ 25 21 BCF, IR 735 908 608 71,73 0,088 1,9 3,0 60 22 25
50 ‐ 32 21 BCF, IR 735 908 607 74,12 0,097 2,4 3,0 60 22 25
50 ‐ 40 21 BCF, IR 735 908 606 77,34 0,101 2,4 3,0 60 22 25
63 ‐ 32 21 BCF, IR 735 908 611 102,64 0,130 2,4 3,0 65 22 25
63 ‐ 40 21 BCF, IR 735 908 610 102,64 0,134 2,4 3,0 65 22 25
63 ‐ 50 21 BCF, IR 735 908 609 113,45 0,154 3,0 3,0 65 22 25
75 ‐ 40 21 BCF, IR 735 908 614 155,44 0,240 2,4 3,6 68 24 25
75 ‐ 50 21 BCF, IR 735 908 613 155,44 0,201 3,0 3,6 65 24 25
75 ‐ 63 21 BCF, IR 735 908 612 163,62 0,209 3,0 3,6 65 24 25
90 ‐ 63 21 BCF, IR 735 908 616 187,87 0,362 3,0 4,3 75 25 30
90 ‐ 75 21 BCF, IR 735 908 615 176,97 0,412 3,6 4,3 75 25 35
110 ‐ 63 21 BCF, IR 735 908 619 259,25 0,527 3,0 5,3 90 30 30
110 ‐ 75 21 BCF, IR 735 908 618 283,53 0,549 3,6 5,3 90 30 35
110 ‐ 90 21 BCF, IR 735 908 617 384,40 0,586 4,3 5,3 90 30 35
140 ‐ 110 21 IR 735 908 621 969,48 1,354 5,3 6,7 110 40 40
160 ‐ 110 21 IR 735 908 623 1.065,92 1,556 5,3 7,7 120 40 40
160 ‐ 140 21 IR 735 908 622 1.130,13 1,982 6,7 7,7 120 40 40
200 ‐ 160 21 IR 735 908 624 1.036,30 3,250 7,7 9,6 145 40 35
225 ‐ 110 21 IR 735 908 625 1.378,32 3,594 5,3 10,8 160 55 40
225 ‐ 160 21 IR 735 908 626 1.272,83 3,885 7,7 10,8 160 55 28
225 ‐ 200 21 IR 735 908 627 1.138,83 4,722 9,6 10,8 160 55 50
SYGEF Plus Riduzione SDR33/PN10
Prodotto in camera bianca ad alta purezza ISO Class 5 (100)
Modello:
• Materiale: PVDF-HP
d - d1 PN SDR PN FM Codice EUR SP GP Peso
(mm) (bar) (bar) (kg)
90 ‐ 63 10 33 - 21 10 ‐ 16 BCF, IR 735 908 511 205,34 1 20 0,149
110 ‐ 63 10 33 - 21 10 ‐ 16 BCF, IR 735 908 513 281,66 1 10 0,176
110 ‐ 90 10 33 - 33 10 ‐ 10 BCF, IR 735 908 515 291,53 1 6 0,179
125 ‐ 110 10 33 - 21 10 ‐ 16 IR 735 908 500 500,53 1 10 0,406
140 ‐ 110 10 33 - 21 10 ‐ 16 IR 735 908 502 635,24 1 10 0,418
140 ‐ 125 10 33 - 33 10 ‐ 10 IR 735 908 501 635,24 1 5 0,439
160 ‐ 110 10 33 - 33 10 ‐ 10 IR 735 908 521 667,93 1 5 0,550
160 ‐ 110 10 33 - 21 10 ‐ 16 IR 735 908 504 794,23 1 5 0,539
160 ‐ 140 10 33 - 33 10 ‐ 10 IR 735 908 503 741,54 1 5 0,634
200 ‐ 160 10 33 - 33 10 ‐ 10 IR 735 908 505 770,31 1 2 0,883
225 ‐ 110 10 33 - 33 10 ‐ 10 IR 735 908 526 861,57 1 3 1,314
225 ‐ 110 10 33 - 21 10 ‐ 16 IR 735 908 506 1.027,96 1 3 1,373
225 ‐ 160 10 33 - 33 10 ‐ 10 IR 735 908 507 946,71 1 3 1,181
225 ‐ 200 10 33 - 33 10 ‐ 10 IR 735 908 508 849,33 1 3 1,304
d - d1 e e1 L L1 L2
(mm) (mm) (mm) (mm) (mm) (mm)
90 ‐ 63 2,8 3,0 75 25 30
110 ‐ 63 3,4 3,0 90 30 30
110 ‐ 90 3,4 2,8 90 30 35
125 ‐ 110 3,9 5,3 100 35 40
140 ‐ 110 4,3 5,3 110 40 40
140 ‐ 125 4,3 3,9 110 40 40
tabella continua alla pagina successiva
