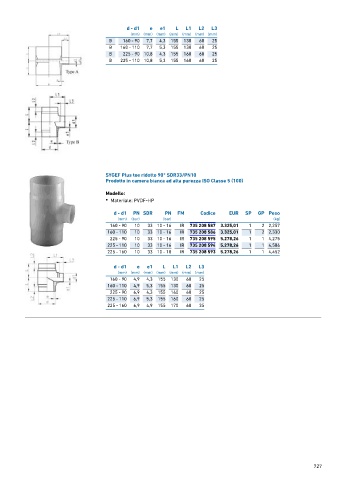

Page 727 - GEORGFISCHER - LISTINO 876 - FIDRA

d - d1 e e1 L L1 L2 L3
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
B 160 ‐ 90 7,7 4,3 155 130 60 25
B 160 ‐ 110 7,7 5,3 155 130 60 25
B 225 ‐ 90 10,8 4,3 155 160 60 25
B 225 ‐ 110 10,8 5,3 155 160 60 25

SYGEF Plus tee ridotto 90° SDR33/PN10
Prodotto in camera bianca ad alta purezza ISO Classe 5 (100)

Modello:
• Materiale: PVDF-HP

d - d1 PN SDR PN FM Codice EUR SP GP Peso
(mm) (bar) (bar) (kg)
160 ‐ 90 10 33 10 ‐ 16 IR 735 208 587 3.325,01 1 2 2,257
160 ‐ 110 10 33 10 ‐ 16 IR 735 208 586 3.325,01 1 2 2,330
225 ‐ 90 10 33 10 ‐ 16 IR 735 208 595 5.278,26 1 1 4,275
225 ‐ 110 10 33 10 ‐ 16 IR 735 208 594 5.278,26 1 1 4,586
225 ‐ 160 10 33 10 ‐ 10 IR 735 208 593 5.278,26 1 1 4,452

d - d1 e e1 L L1 L2 L3
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
160 ‐ 90 4,9 4,3 155 130 60 25
160 ‐ 110 4,9 5,3 155 130 60 25
225 ‐ 90 6,9 4,3 155 160 60 25
225 ‐ 110 6,9 5,3 155 160 60 25
225 ‐ 160 6,9 4,9 155 170 60 35

727
