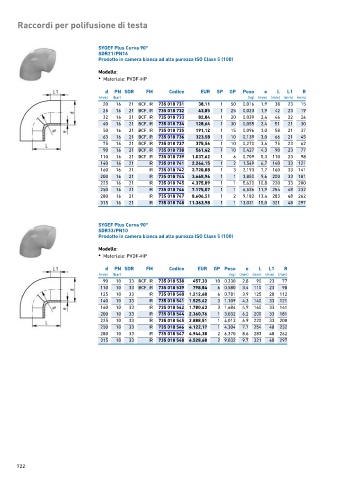

Page 722 - GEORGFISCHER - LISTINO 876 - FIDRA

Raccordi per polifusione di testa

SYGEF Plus Curva 90°
SDR21/PN16
Prodotto in camera bianca ad alta purezza ISO Class 5 (100)

Modello:
• Materiale: PVDF-HP

d PN SDR FM Codice EUR SP GP Peso e L L1 R
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
20 16 21 BCF, IR 735 018 731 38,11 1 50 0,016 1,9 38 23 15
25 16 21 BCF, IR 735 018 732 43,85 1 25 0,023 1,9 42 23 19
32 16 21 BCF, IR 735 018 733 82,84 1 20 0,039 2,4 46 22 24
40 16 21 BCF, IR 735 018 734 128,64 1 30 0,055 2,4 51 21 30
50 16 21 BCF, IR 735 018 735 191,12 1 15 0,096 3,0 58 21 37
63 16 21 BCF, IR 735 018 736 323,58 1 10 0,139 3,0 66 21 45
75 16 21 BCF, IR 735 018 737 375,56 1 10 0,270 3,6 75 23 62
90 16 21 BCF, IR 735 018 738 561,42 1 10 0,427 4,3 90 23 77
110 16 21 BCF, IR 735 018 739 1.037,62 1 6 0,709 5,3 110 23 98
140 16 21 IR 735 018 741 2.266,15 1 2 1,549 6,7 140 33 121
160 16 21 IR 735 018 742 2.720,88 1 3 2,193 7,7 160 33 141
200 16 21 IR 735 018 744 3.668,96 1 1 3,850 9,6 200 33 181
225 16 21 IR 735 018 745 4.375,89 1 1 5,620 10,8 220 33 200
250 16 21 IR 735 018 746 7.175,07 1 1 6,536 11,9 254 48 232
280 16 21 IR 735 018 747 8.606,51 1 2 9,182 13,4 283 48 262
315 16 21 IR 735 018 748 11.363,98 1 1 13,031 15,0 321 48 297

SYGEF Plus Curva 90°
SDR33/PN10
Prodotto in camera bianca ad alta purezza ISO Class 5 (100)

Modello:
• Materiale: PVDF-HP

d PN SDR FM Codice EUR GP Peso e L L1 R
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
90 10 33 BCF, IR 735 018 538 457,33 10 0,330 2,8 90 23 77
110 10 33 BCF, IR 735 018 539 798,84 6 0,580 3,4 110 23 98
125 10 33 IR 735 018 540 1.212,68 6 0,781 3,9 125 28 112
140 10 33 IR 735 018 541 1.525,42 3 1,109 4,3 140 33 121
160 10 33 IR 735 018 542 1.780,43 3 1,684 4,9 160 33 141
200 10 33 IR 735 018 544 2.360,76 1 3,032 6,2 200 33 181
225 10 33 IR 735 018 545 2.888,51 1 4,013 6,9 220 33 200
250 10 33 IR 735 018 546 4.122,17 1 4,304 7,7 254 48 232
280 10 33 IR 735 018 547 4.944,38 2 6,370 8,6 283 48 262
315 10 33 IR 735 018 548 6.528,68 2 9,032 9,7 321 48 297

722
