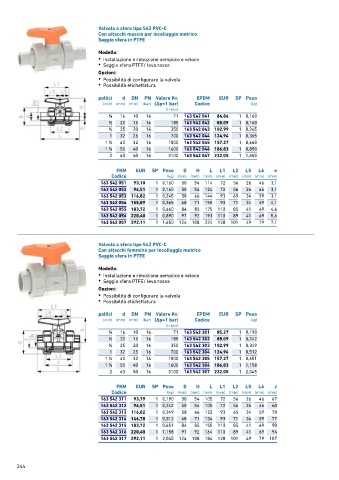

P. 244
Valvola a sfera tipo 542 PVC-C
Con attacchi mascio per incollaggio metrico
Seggio sfera in PTFE
Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PTFE/ leva rossa
Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura
pollici d DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 16 10 16 71 163 542 041 84,86 1 0,160
1 20 15 16 185 163 542 042 88,09 1 0,160
∕2
3 ∕4 25 20 16 350 163 542 043 102,99 1 0,245
1 32 25 16 700 163 542 044 124,94 1 0,365
1
1 ∕4 40 32 16 1000 163 542 045 157,27 1 0,660
1 50 40 16 1600 163 542 046 186,83 1 0,890
1 ∕2
2 63 50 16 3100 163 542 047 232,05 1 1,650
FKM EUR SP Peso D H L L1 L2 L5 L6 e
Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
163 542 051 93,10 1 0,160 50 54 114 72 56 26 46 3,1
163 542 052 96,51 1 0,160 50 54 124 72 56 26 46 3,1
163 542 053 116,82 1 0,245 58 66 144 93 65 34 59 3,1
163 542 054 155,89 1 0,365 68 71 155 93 71 34 59 4,1
163 542 055 183,72 1 0,660 84 85 175 110 85 41 69 4,6
163 542 056 220,40 1 0,890 97 92 193 110 89 41 69 5,6
163 542 057 292,11 1 1,650 124 108 224 128 101 49 79 7,1
Valvola a sfera tipo 542 PVC-C
Con attacchi femmina per incollaggio metrico
Seggio sfera in PTFE
Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PTFE/ leva rossa
Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura
pollici d DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 16 10 16 71 163 542 301 85,27 1 0,190
1 20 15 16 185 163 542 302 88,09 1 0,242
∕2
3 ∕4 25 20 16 350 163 542 303 102,99 1 0,349
1 32 25 16 700 163 542 304 124,94 1 0,512
1
1 ∕4 40 32 16 1000 163 542 305 157,27 1 0,651
1 50 40 16 1600 163 542 306 186,83 1 1,158
1 ∕2
2 63 50 16 3100 163 542 307 232,05 1 2,045
FKM EUR SP Peso D H L L1 L2 L5 L6 z
Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
163 542 311 93,79 1 0,190 50 54 105 72 56 26 46 67
163 542 312 96,51 1 0,242 50 54 105 72 56 26 46 60
163 542 313 116,82 1 0,349 58 66 122 93 65 34 59 70
163 542 314 146,78 1 0,512 68 71 134 93 71 34 59 77
163 542 315 183,72 1 0,651 84 85 155 110 85 41 69 90
163 542 316 220,40 1 1,158 97 92 164 110 89 41 69 94
163 542 317 292,11 1 2,045 124 108 184 128 101 49 79 107
