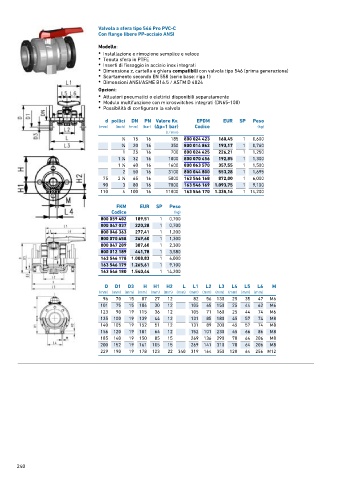

Page 240 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 546 Pro PVC-C
Con flange libere PP-acciaio ANSI

Modello:
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)
• Scartamento secondo EN 558 (serie base: riga 1)
• Dimensioni ANSI/ASME B16.5 / ASTM D 4024

Opzioni:
• Attuatori pneumatici o elettrici disponibili separatamente
• Modulo multifunzione con microswitches integrati (DN65-100)
• Possibilità di configurare la valvola

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
1 ∕2 15 16 185 800 024 423 160,45 1 0,600
3 20 16 350 800 014 862 193,17 1 0,760
∕4
1 25 16 700 800 024 425 226,21 1 1,250
1 32 16 1000 800 070 456 192,85 1 1,300
1 ∕4
1
1 ∕2 40 16 1600 800 063 570 357,55 1 1,500
2 50 16 3100 800 044 800 553,28 1 1,695
75 2 ∕2 65 16 5000 163 546 168 872,00 1 6,000
1
90 3 80 16 7000 163 546 169 1.093,75 1 9,100
110 4 100 16 11000 163 546 170 1.335,16 1 14,200

FKM EUR SP Peso
Codice (kg)
800 059 402 189,51 1 0,700
800 047 037 220,28 1 0,700
800 046 363 277,41 1 1,200
800 070 458 249,60 1 1,300
800 047 209 387,60 1 2,300
800 012 189 441,78 1 3,580
163 546 178 1.008,83 1 6,000
163 546 179 1.265,61 1 9,100
163 546 180 1.540,44 1 14,200

D D1 D3 H H1 H2 L L1 L2 L3 L4 L5 L6 M
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
96 70 15 87 27 12 82 56 130 25 35 47 M6
101 75 15 104 30 12 105 65 150 25 44 62 M6
123 90 19 115 36 12 105 71 160 25 44 74 M6
135 100 19 139 44 12 131 85 180 45 57 74 M8
140 105 19 152 51 12 131 89 200 45 57 74 M8
156 120 19 181 64 12 152 101 230 45 66 86 M8
185 140 19 150 85 15 269 136 290 70 64 206 M8
200 152 19 161 105 15 269 141 310 70 64 206 M8
229 190 19 178 123 22 340 319 164 350 120 64 256 M12
