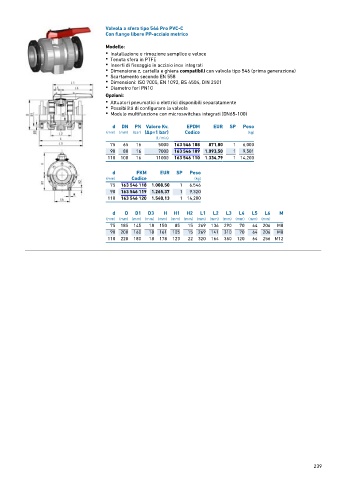

Page 239 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 546 Pro PVC-C
Con flange libere PP-acciaio metrico

Modello:
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)
• Scartamento secondo EN 558
• Dimensioni: ISO 7005, EN 1092, BS 4504, DIN 2501
• Diametro fori PN10

Opzioni:
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola
• Modulo multifunzione con microswitches integrati (DN65-100)

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 16 5000 163 546 108 871,80 1 6,000
90 80 16 7000 163 546 109 1.093,50 1 9,501
110 100 16 11000 163 546 110 1.334,79 1 14,200

d FKM EUR SP Peso
(mm) Codice (kg)
75 163 546 118 1.008,50 1 6,546
90 163 546 119 1.265,37 1 9,320
110 163 546 120 1.540,13 1 14,200

d D D1 D3 H H1 H2 L1 L2 L3 L4 L5 L6 M
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 185 145 18 150 85 15 269 136 290 70 64 206 M8
90 200 160 18 161 105 15 269 141 310 70 64 206 M8
110 220 180 18 178 123 22 320 164 350 120 64 256 M12
