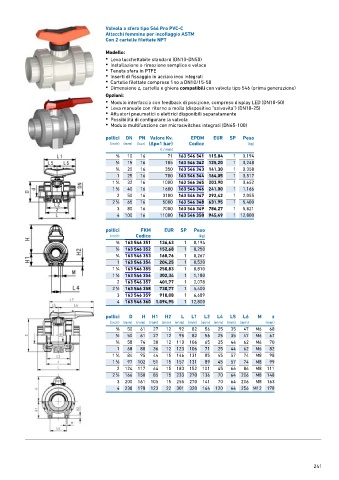

Page 241 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 546 Pro PVC-C
Attacchi femmina per incollaggio ASTM
Con 2 cartelle filettate NPT

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Cartelle filettate comprese fino a DN10/15-50
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola
• Modulo multifunzione con microswitches integrati (DN65-100)

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 10 16 71 163 546 341 115,84 1 0,194
1 15 16 185 163 546 342 125,20 1 0,248
∕2
3 ∕4 20 16 350 163 546 343 141,30 1 0,358
1 25 16 700 163 546 344 164,05 1 0,517
1
1 ∕4 32 16 1000 163 546 345 203,90 1 0,652
1 40 16 1600 163 546 346 241,00 1 1,166
1 ∕2
2 50 16 3100 163 546 347 292,42 1 2,055
1 65 16 5000 163 546 348 631,95 1 5,400
2 ∕2
3 80 16 7000 163 546 349 786,27 1 5,821
4 100 16 11000 163 546 350 945,49 1 12,800
pollici FKM EUR SP Peso
(inch) Codice (kg)
3 163 546 351 136,63 1 0,194
∕8
1 ∕2 163 546 352 152,68 1 0,250
3 163 546 353 168,76 1 0,267
∕4
1 163 546 354 204,25 1 0,520
1 163 546 355 250,83
1 ∕4 1 0,810
1 163 546 356 302,34 1 1,180
1 ∕2
2 163 546 357 401,77 1 2,078
1 163 546 358 730,77 1 5,400
2 ∕2
3 163 546 359 910,08 1 6,689
4 163 546 360 1.094,95 1 12,800
pollici D H H1 H2 L L1 L2 L4 L5 L6 M z
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
3 50 61 27 12 92 82 56 25 35 47 M6 68
∕8
1 ∕2 50 61 27 12 95 82 56 25 35 47 M6 67
3 58 74 30 12 110 106 65 25 44 62 M6 70
∕4
1 68 80 36 12 123 106 71 25 44 62 M6 82
1 84 95 44 15 146 131 85 45 57 74 M8 98
1 ∕4
1
1 ∕2 97 102 51 15 157 131 89 45 57 74 M8 99
2 124 117 64 15 183 152 101 45 66 86 M8 111
1
2 ∕2 166 150 85 15 233 270 136 70 64 206 M8 148
3 200 161 105 15 255 270 141 70 64 206 M8 163
4 238 178 123 22 301 320 164 120 64 256 M12 178

241
