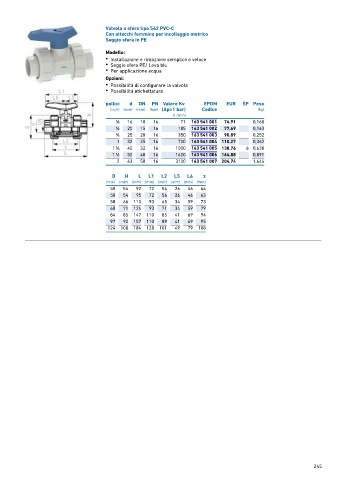

Page 245 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 542 PVC-C
Con attacchi femmina per incollaggio metrico
Seggio sfera in PE

Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PE/ Leva blu
• Per applicazione acqua

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

pollici d DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 16 10 16 71 163 541 001 74,91 0,160
1 20 15 16 185 163 541 002 77,69 0,163
∕2
3 ∕4 25 20 16 350 163 541 003 90,89 0,252
1 32 25 16 700 163 541 004 110,27 0,362
1
1 ∕4 40 32 16 1000 163 541 005 138,76 6 0,638
1 50 40 16 1600 163 541 006 164,88 0,891
1 ∕2
2 63 50 16 3100 163 541 007 204,74 1,644
D H L L1 L2 L5 L6 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 54 92 72 56 26 46 64
50 54 95 72 56 26 46 63
58 66 110 93 65 34 59 73
68 71 124 93 71 34 59 79
84 85 147 110 85 41 69 94
97 92 157 110 89 41 69 95
124 108 184 128 101 49 79 108
