370

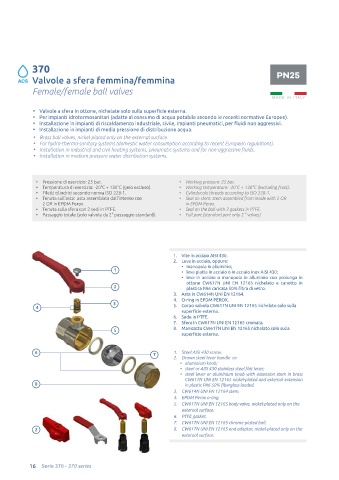

ACS Valvole a sfera femmina/femmina PN25
Female/female ball valves

• Valvole a sfera in ottone, nichelate solo sulla superficie esterna.
• Per impianti idrotermosanitari (adatte al consumo di acqua potabile secondo le recenti normative Europee).
• Installazione in impianti di riscaldamento industriale, civile, impianti pneumatici, per fluidi non aggressivi.
• Installazione in impianti di media pressione di distribuzione acqua.
• Brass ball valves, nickel-plated only on the external surface.
• For hydro-thermo-sanitary systems (domestic water consumption according to recent European regulations).
• Installation in industrial and civil heating systems, pneumatic systems and for non-aggressive fluids.
• Installation in medium pressure water distribution systems.

• Pressione di esercizio: 25 bar. • Working pressure: 25 bar.
• Temperatura di esercizio: -20°C + 130°C (gelo escluso). • Working temperature: -20°C + 130°C (excluding frost).
• Filetti cilindrici secondo norma ISO 228-1. • Cylindricals threads according to ISO 228-1.
• Tenuta sull'asta: asta assemblata dall'interno con • Seal on stem: stem assembled from inside with 2 OR
2 OR in EPDM Perox. in EPDM Perox.
• Tenuta sulla sfera con 2 sedi in PTFE. • Seal on the ball with 2 gaskets in PTFE.
• Passaggio totale (solo valvole da 2" passaggio standard). • Full port (standard port only 2 " valves).

1. Vite in acciaio AISI 430.
2. Leva in acciaio, oppure:
• manopola in alluminio;
1 • leva piatta in acciaio o in acciaio inox AISI 430;
• leva in acciaio o manopola in alluminio con prolunga in
ottone CW617N UNI EN 12165 nichelato e canotto in
2 plastica PA6 caricata 50% fibra di vetro.
3. Asta in CW614N UNI EN 12164.
4. O-ring in EPDM PEROX.
3
4 5. Corpo valvola CW617N UNI EN 12165 nichelato solo sulla
superficie esterna.
6. Sede in PTFE.
7. Sfera in CW617N UNI EN 12165 cromata.
5 8. Manicotto CW617N UNI EN 12165 nichelato solo sulla
superficie esterna.

6 7 1. Steel AISI 430 screw.
2. Drawn steel lever handle or:
• aluminium knob;
• steel or AISI 430 stainless steel flat lever;
• steel lever or aluminium knob with extension stem in brass
CW617N UNI EN 12165 nickel-plated and external extension
8 in plastic PA6 50% fiberglass loaded.
3. CW614N UNI EN 12164 stem.
4. EPDM Perox o-ring.
5. CW617N UNI EN 12165 body valve, nickel-plated only on the
external surface.
6. PTFE gasket.
7. CW617N UNI EN 12165 chrome-plated ball.
2 8. CW617N UNI EN 12165 end adaptor, nickel-plated only on the
external surface.

16 Serie 370 - 370 series
