LINEA RISCALDAMENTO / PACKAGED HWHP - CRHV

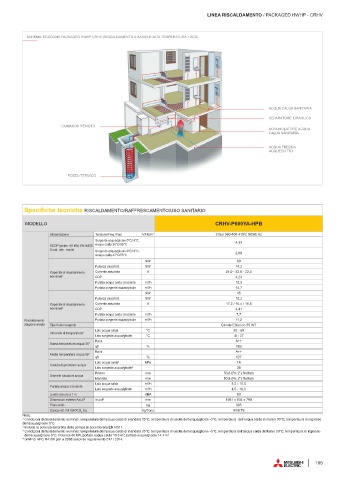

SCHEMA: ECODAN® PACKAGED HWHP CRHV (RISCALDAMENTO A BASSA E ALTA TEMPERATURA + ACS)

ACQUA CALDA SANITARIA
SEPARATORE IDRAULICO
COMANDO REMOTO
ACCUMULATORE ACQUA
CALDA SANITARIA

ACQUA FREDDA
ACQUEDOTTO

POZZO TERMICO

Specifiche tecniche RISCALDAMENTO/RAFFRESCAMENTO/USO SANITARIO
MODELLO CRHV-P600YA-HPB

Alimentazione Tensione/Freq./Fasi V/Hz/n° 3 fasi 380-400-415V; 50/60 Hz
Sorgente acqua/glicole 0°C/-3°C, 4,33
SCOP (poten. 60 kW) EN14825 Acqua calda 30°C/35°C
Cond. clim. medie Sorgente acqua/glicole 0°C/-3°C,
Acqua calda 47°C/55°C 2,89
kW 60
Potenza assorbita kW 14,2
Capacità di riscaldamento Corrente assorbita A 24,0 - 22,8 - 22,0
nominale 1 COP 4,23
Portata acqua calda circolante m 3 /h 10,3
Portata sorgente acqua/glicole m 3 /h 14,7
kW 45
Potenza assorbita kW 10,2
Capacità di riscaldamento Corrente assorbita A 17,2 / 16,4 / 15,8
nominale 2 COP 4,41
Portata acqua calda circolante m 3 /h 7,7
Riscaldamento Portata sorgente acqua/glicole m 3 /h 11,2
stagione media Tipo fluido sorgente Glicole Etilenico 35 WT
Lato acqua calda °C 30 - 65
Intervallo di temperatura 4
Lato sorgente acqua/glicole °C -8 - 27
Rank A++
Bassa temperatura acqua 35°
ηS % 153
Rank A++
Media temperatura acqua 55°
ηS % 127
Lato acqua calda 3 kPa 14
Caduta di pressione acqua
Lato sorgente acqua/glicole 3 38
Ritorno mm 50,8 (Rc 2") filettato
Diametri tubazioni acqua
Mandata mm 50,8 (Rc 2") filettato
Lato acqua calda m 3 /h 3,2 - 15,0
Portata acqua circolante
Lato sorgente acqua/glicole m 3 /h 4,5 - 16,0
Livello sonoro a 1 m dBA 50
Dimensioni esterne AxLxP AxLxP mm 1561 x 934 x 780
Peso netto kg 395
Carica refr. R410A 4 /CO 2 Eq kg/Tons 9/18.79
Nota:
1 Condizioni di riscaldamento nominali: temperatura dell’acqua calda di mandata 35°C; temperatura di uscita dell’acqua/glicole -3°C; temperatura dell’acqua calda di ritorno 30°C; temperatura di ingresso
dell’acqua/glicole 0°C.
2 Include la potenza assorbita dalla pompa in accordo alla EN14511
3 Condizioni di riscaldamento nominali: temperatura dell’acqua calda di mandata 35°C; temperatura di uscita dell’acqua/glicole -3°C; temperatura dell’acqua calda di ritorno 30°C; temperatura di ingresso
3
dell’acqua/glicole 0°C. Potenza 60 kW, portata acqua calda 10.3 m ; portata acqua/glicole 14.7 m 3
4 GWP di HFC R410A pari a 2088 secondo regolamento 517 / 2014.
