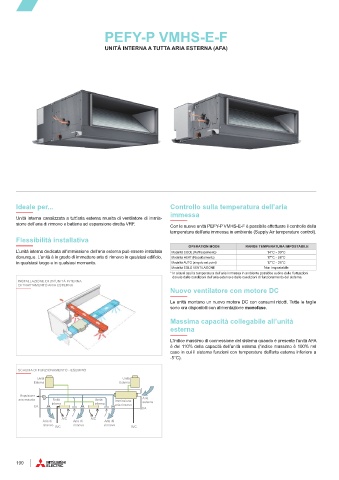

Page 192 - MITSUBISHIELECTRIC - SISTEMI VRF - DELLAFIORE

PEFY-P VMHS-E-F
UNITÀ INTERNA A TUTTA ARIA ESTERNA (AFA)

Ideale per... Controllo sulla temperatura dell’aria
immessa
Unità interna canalizzata a tutt’aria esterna munita di ventilatore di immis-
sione dell’aria di rinnovo e batteria ad espansione diretta VRF. Con le nuove unità PEFY-P VMHS-E-F è possibile effettuare il controllo della
temperatura dell’aria immessa in ambiente (Supply Air temperature control).
Flessibilità installativa
OPERATION MODE RANGE TEMPERATURA IMPOSTABILE
L’unità interna dedicata all'immissione dell'aria esterna può essere installata Modalità COOL (Raffrescamento) 14°C - 30°C
dovunque. L’unità è in grado di immettere aria di rinnovo in qualsiasi edificio, Modalità HEAT (Riscaldamento) 17°C - 28°C
in qualsiasi luogo e in qualsiasi momento. Modalità AUTO (singolo set point) 17°C - 28°C
Modalità SOLO VENTILAZIONE Non impostabile
* In alcuni casi la temperatura dell’aria immessa in ambiente potrebbe subire delle fluttuazioni
dovute dalle condizioni dell’aria esterna e dalle condizioni di funzionamento del sistema.
INSTALLAZIONE DI UN’UNITÀ INTERNA
DI TRATTAMENTO ARIA ESTERNA
Nuovo ventilatore con motore DC

Le unità montano un nuovo motore DC con consumi ridotti. Tutte le taglie
sono ora disponibili con alimentazione monofase.

Massima capacità collegabile all’unità
esterna

L'indice massimo di connessione del sistema quando è presente l'unità AFA
è del 110% della capacità dell’unità esterna (l'indice massimo è 100% nel
caso in cui il sistema funzioni con temperature dell'aria esterna inferiore a
-5°C).

SCHEMA DI FUNZIONAMENTO - ESEMPIO
Unità Unità
Esterna Esterna

Espulsione
aria esausta Unità Unità Immissione Aria
interna interna esterna
EA aria rinnovo
OA
A/C A/C
Aria di Aria di Aria di
rinnovo rinnovo rinnovo
R/C R/C
