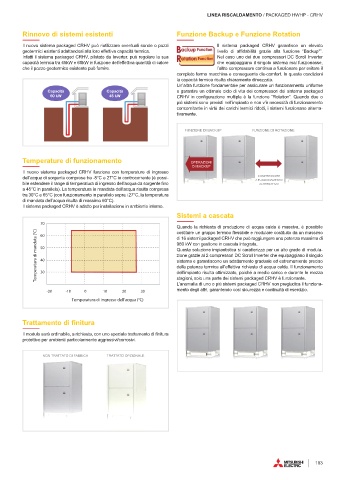

LINEA RISCALDAMENTO / PACKAGED HWHP - CRHV

Rinnovo di sistemi esistenti Funzione Backup e Funzione Rotation

Il nuovo sistema packaged CRHV può riutilizzare eventuali sonde o pozzi Il sistema packaged CRHV garantisce un elevato
geotermici esistenti adattandosi alla loro effettiva capacità termica. livello di affidabilità grazie alla funzione “Backup*”.
Infatti il sistema packaged CRHV, pilotato da Inverter, può regolare la sua Nel caso uno dei due compressori DC Scroll Inverter
capacità termica tra 45kW e 60kW in funzione dell’effettiva quantità di calore che equipaggiano il singolo sistema mal funzionasse,
che il pozzo geotermico esistente può fornire. l’altro compressore continua a funzionare per evitare il
completo fermo macchina e conseguente dis-comfort. In queste condizioni
la capacità termica risulta chiaramente dimezzata.
Un’altra funzione fondamentale per assicurare un funzionamento uniforme
Capacità Capacità e garantire un ottimale ciclo di vita dei compressori del sistema packaged
60 kW 45 kW CRHV in configurazione multipla è la funzione “Rotation”. Quando due o
più sistemi sono previsti nell’impianto e non v’è necessità di funzionamento
concomitante in virtù dei carichi termici ridotti, i sistemi funzionano alterna-
tivamente.

FUNZIONE DI BACKUP FUNZIONE DI ROTAZIONE

Temperature di funzionamento OPERAZIONI
DI BACKUP
Il nuovo sistema packaged CRHV funziona con temperature di ingresso
COMPRESSORE
dell’acqua di sorgente comprese tra -8°C e 27°C in controcorrente (è possi- A FUNZIONAMENTO
bile estendere il range di temperatura di ingresso dell’acqua da sorgente fino ALTERNATIVO
a 45°C in parallelo). La temperatura in mandata dell’acqua risulta compresa
tra 30°C e 65°C (con funzionamento in parallelo sopra i 27°C, la temperatura
di mandata dell’acqua risulta di massimo 60°C).
Il sistema packaged CRHV è adatto per installazione in ambiente interno.
Sistemi a cascata
70
Quando la richiesta di produzione di acqua calda è massiva, è possibile
Temperatura di mandata (°C) 50 960 kW con gestione in cascata integrata.
costituire un gruppo termico flessibile e modulare costituito da un massimo
60
di 16 sistemi packaged CRHV che può raggiungere una potenza massima di
Questa soluzione impiantistica si caratterizza per un alto grado di modula-
zione grazie ai 2 compressori DC Scroll Inverter che equipaggiano il singolo
40
sistema e garantiscono un adattamento graduale ed estremamente preciso
della potenza termica all’effettiva richiesta di acqua calda. Il funzionamento
30
dell’impianto risulta ottimizzato, poiché a medio carico e durante le mezza
stagioni, solo una parte dei sistemi packaged CRHV è funzionante.
L’anomalia di uno o più sistemi packaged CRHV non pregiudica il funziona-
-20 -10 0 10 20 30 mento degli altri, garantendo così sicurezza e continuità di esercizio.
Temperatura di ingresso dell’acqua (°C)

Trattamento di finitura
Il modulo sarà ordinabile, a richiesta, con uno speciale trattamento di finitura
protettivo per ambienti particolarmente aggressivi/corrosivi.

NON TRATTATO DI FABBICA TRATTATO OPZIONALE
