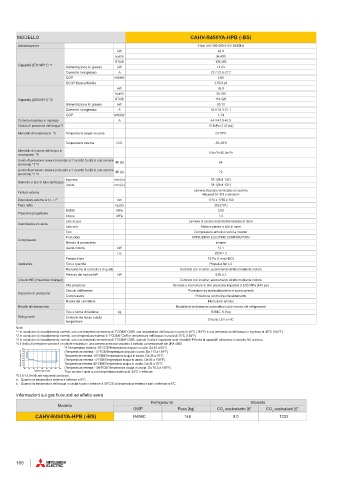

MODELLO CAHV-R450YA-HPB (-BS)
Alimentazione 3-fasi 4 fili 380-400-415V 50/60Hz
kW 40.0
kcal/h 34,400
BTU/h 136,480
Capacità (EN14511) *1
Alimentazione in gresso kW 14.03
Corrente in ingresso A 23.7-22.5-21.7
COP kW/kW 2.85
SCOP Basso/Medio 3.57/3.24
kW 35.0
kcal/h 30,100
Capacity (EN14511) *2 BTU/h 119,420
Alimentazione in gresso kW 20.13
Corrente in ingresso A 34.0-32.3-31.1
COP kW/kW 1.74
Corrente massima in ingresso A 44.0-41.8-40.3
Caduta di pressione dell'acqua *1 10.2kPa (1.47 psi)
Intervallo di temperatura *5 Temperatura acqua in uscita 24-70ºC
Temperatura esterna D.B. -25-43ºC
Intervallo di volume dell'acqua in
circolazione *6 1.5m³/h-15.0m³/h
Livello di pressione sonora (misurato a 1 m sotto l'unità in una camera
anecoica) *1 *4 dB (A) 64
Livello di pressione sonora (misurato a 1 m sotto l'unità in una camera
anecoica) *3 *4 dB (A) 72
Ingresso mm (in) 38.1(Rc1 1/2")
Diametro e tipo di tubo dell'acqua
Uscita mm (in) 38.1(Rc1 1/2")
Lamiera d'acciaio verniciata con acrilico
Finitura esterna
<Munsell 5Y 8/1 o similare>
Dimensioni esterne A × L × P mm 1710 x 1750 x 740
Peso netto kg (lb) 359 (791)
R454C MPa 3.85
Pressione progettuale
Acqua MPa 1.0
Lato acqua Lamiera di acciaio inossidabile brasata al rame
Scambiatore di calore
Lato aria Alette a piastra e tubi di rame
Tipo Compressore ermetico scroll a inverter
Produttore MITSUBISHI ELECTRIC CORPORATION
Compressore
Metodo di avviamento Inverter
Uscita motore kW 12.1
L/s 2500 × 2
Portata d'aria 10 Pa (1 mm H2O)
Ventilatore Tipo e quantità Propeller fan x 2
Meccanismo di controllo e di guida Controllo con inverter, azionamento diretto mediante motore
Potenza del motore kW kW 0.92 x 2
Circuito HIC (Heat inter-changer) Controllo con inverter, azionamento diretto mediante motore
Alta pressione Sensore e interruttore di alta pressione impostati a 3,85 MPa (643 psi)
Circuito dell'inverter Protezione da surriscaldamento e sovracorrente
Dispositivi di protezione
Compressore Protezione contro il surriscaldamento
Motore del ventilatore Interruttore termico
Metodo di sbrinamento Modalità di sbrinamento automatico (ciclo inverso del refrigerante)
Tipo e carica di fabbrica kg R454C, 9.0 kg
Refrigerante Controllo del flusso e della
temperatura Circuito LEV e HIC
Note:
*1 In condizioni di riscaldamento normali, con una temperatura esterna di 7°CDB/6°CWB, una temperatura dell'acqua in uscita di 45°C (113°F) e una temperatura dell'acqua in ingresso di 40°C (104°F)
*2 In condizioni di riscaldamento normali, con temperatura esterna di 7°CDB/6°CWB e temperatura dell'acqua in uscita di 70°C (158°F)
*3 In condizioni di riscaldamento normali, con una temperatura esterna di 7°CDB/6°CWB, quando l'unità è impostata sulla modalità "Priorità di capacità" attraverso il contatto NC a secco
*4 Il livello di pressione sonora è un valore misurato in una camera anecoica secondo il metodo convenzionale del JRA 4060.
*5 Temperatura esterna -25°CDB/Temperatura acqua in uscita. Da 45 a 65°C
80 70 (Temperatura esterna -13°FDB/Temperatura acqua in uscita. Da 113 a 149°F)
Outlet water temp (°C) 60 50 40 30 20 Temperatura esterna -20°CDB/Temperatura acqua in uscita. Da 35 a 70°C
(Temperatura esterna -4°FDB/Temperatura acqua in uscita. Da 95 a 158°F)
(Temperatura esterna -109°FDB/Temperatura acqua in uscita. Da 75.2 a 158°F)
0 10 Temperatura esterna 43°CDB/Temperatura acqua in uscita. Da 24 a 70°C
-30 -20 -10 0 10 20 30 40 50
Outdoor temp (°CDB) *Non avviare l'unità a una temperatura esterna di -23°C o inferiore
*6 4.0-15,0m³/h alle seguenti condizioni.
a. Quando la temperatura esterna è inferiore a 0°C.
b. Quando la temperatura dell'acqua in uscita è pari o inferiore a 30°C E la temperatura esterna è pari o inferiore a 6°C.
Informazioni sui gas fluorurati ad effetto serra
Refrigerante Modello
Modello
GWP Peso [kg] CO equivalente [t]* CO equivalent [t]*
2 2
CAHV-R450YA-HPB (-BS) R454C 148 9.0 1332
