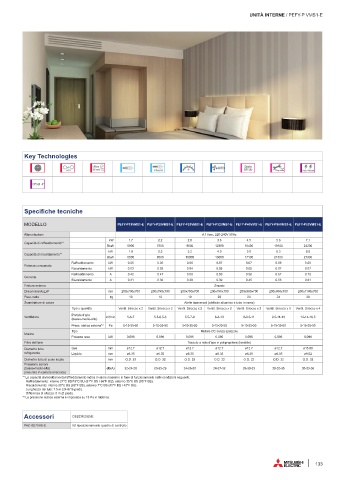

Page 135 - MITSUBISHIELECTRIC - SISTEMI VRF - DELLAFIORE

UNITÀ INTERNE / PEFY-P VMS1-E

Key Technologies

1 1 2 2 3 3 4 4
Check!

Offset -4°

Specifiche tecniche

MODELLO PEFY-P15VMS1-E PEFY-P20VMS1-E PEFY-P25VMS1-E PEFY-P32VMS1-E PEFY-P40VMS1-E PEFY-P50VMS1-E PEFY-P63VMS1-E

Alimentazione A 1 fase. 220-240V 50Hz
kW 1.7 2.2 2.8 3.6 4.5 5.6 7.1
Capacità di raffreddamento* 1
Btu/h 5800 7500 9600 12300 15400 19100 24200
kW 1.9 2.5 3.2 4.0 5.0 6.3 8.0
Capacità di riscaldamento* 1
Btu/h 6500 8500 10900 13600 17100 21500 27300
Raffreddamento kW 0.05 0.05 0.06 0.07 0.07 0.09 0.09
Potenza consumata
Riscaldamento kW 0.03 0.03 0.04 0.05 0.05 0.07 0.07
Raffreddamento A 0.42 0.47 0.50 0.50 0.56 0.67 0.72
Corrente
Riscaldamento A 0.31 0.36 0.39 0.39 0.45 0.56 0.61
Finitura esterna Zincato
Dimensioni AxLxP mm 200x790x700 200x790x700 200x790x700 200x790x700 200x990x700 200x990x700 200x1190x700
Peso netto kg 19 19 19 20 24 24 28
Scambiatore di calore Alette trasversali (aletta in alluminio e tubo in rame)
Tipo x quantità Ventil. Sirocco x 2 Ventil. Sirocco x 2 Ventil. Sirocco x 2 Ventil. Sirocco x 2 Ventil. Sirocco x 3 Ventil. Sirocco x 3 Ventil. Sirocco x 4
Portata d’aria
Ventilatore m 3 /min 5-6-7 5.5-6.5-8 5.5-7-9 6-8-10 8-9.5-11 9.5-11-13 12-14-16.5
(basso-medio-alto)
Press. statica esterna* 2 Pa 5-15-35-50 5-15-35-50 5-15-35-50 5-15-35-50 5-15-35-50 5-15-35-50 5-15-35-50
Tipo Motore DC senza spazzole
Motore
Potenza resa kW 0.096 0.096 0.096 0.096 0.096 0.096 0.096
Filtro dell’aria Tessuto a nido d’ape in polipropilene (lavabile)
Diametro tubo Gas mm ø12.7 ø12.7 ø12.7 ø12.7 ø12.7 ø12.7 ø15.88
refrigerante Liquido mm ø6.35 ø6.35 ø6.35 ø6.35 ø6.35 ø6.35 ø9.52
Diametro tubo di scolo locale mm O.D. 32 O.D. 32 O.D. 32 O.D. 32 O.D. 32 O.D. 32 O.D. 32
Pressione sonora
(bassa-medio-alta) dB(A) 22-24-28 23-25-29 24-26-30 24-27-32 28-30-33 30-32-35 30-33-36
(misurato in camera anecoica)
* 1 La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.
Raffreddamento: interno 27°C BS/19°C BU (81°F BS / 66°F BU), esterno 35°C BS (95°F BS).
Riscaldamento: interno 20°C BS (68°F BS), esterno 7°C BS (45°F BS / 43°F BU).
Lunghezza dei tubi: 7.5 m (24-9/16 piedi).
Differenza di altezza: 0 m (0 piedi).
* 2 La pressione statica esterna è impostata su 15 Pa in fabbrica.
Accessori DESCRIZIONE

PAC-KE70HS-E Kit riposizionamento quadro di controllo

133
