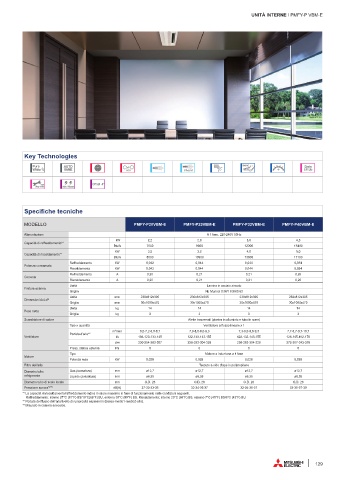

P. 131
UNITÀ INTERNE / PMFY-P VBM-E
Key Technologies
1 1 2 2 3 3 4 4
Check!
Offset -4°
Specifiche tecniche
MODELLO PMFY-P20VBM-E PMFY-P25VBM-E PMFY-P32VBM-E PMFY-P40VBM-E
Alimentazione A 1 fase, 220-240V 50Hz
kW 2,2 2,8 3,6 4,5
Capacità di raffreddamento* 1
Btu/h 7500 9600 12300 15400
kW 2,5 3,2 4,0 5,0
Capacità di riscaldamento* 1
Btu/h 8500 10900 13600 17100
Raffreddamento kW 0,042 0,044 0,044 0,054
Potenza consumata
Riscaldamento kW 0,042 0,044 0,044 0,054
Raffreddamento A 0,20 0,21 0,21 0,26
Corrente
Riscaldamento A 0,20 0,21 0,21 0,26
Unità Lamina in acciaio zincato
Finitura esterna
Griglia Nr. Munsel 0.98Y 8.99/0.63
Unità mm 230x812x395 230x812x395 230x812x395 230x812x395
Dimensioni AxLxP
Griglia mm 30x1000x470 30x1000x470 30x1000x470 30x1000x470
Unità kg 14 14 14 14
Peso netto
Griglia kg 3 3 3 3
Scambiatore di calore Alette trasversali (piastra in alluminio e tubo in rame)
Tipo x quantità Ventilatore a flusso lineare x 1
m 3 /min 6,5-7,2-8,0-8,7 7,3-8,0-8,6-9,3 7,3-8,0-8,6-9,3 7,7-8,7-9,7-10,7
Portata d’aria* 2
Ventilatore l/s 108-120-133-145 122-133-143-155 122-133-143-155 128-145-162-178
cfm 230-254-283-307 258-283-304-328 258-283-304-328 272-307-343-378
Press. statica esterna Pa 0 0 0 0
Tipo Motore a induzione a 1 fase
Motore
Potenza resa kW 0,028 0,028 0,028 0,028
Filtro dell’aria Tessuto a nido d’ape in polipropilene
Diametro tubo Gas (svasatura) mm ø12,7 ø12,7 ø12,7 ø12,7
refrigerante Liquido (svasatura) mm ø6,35 ø6,35 ø6,35 ø6,35
Diametro tubo di scolo locale mm O.D. 26 O.D. 26 O.D. 26 O.D. 26
Pressione sonora* 2 * 3 dB(A) 27-30-33-35 32-34-36-37 32-34-36-37 33-35-37-39
* 1 La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.
Raffreddamento: interno 27°C (81°F) BS/19°C(66°F) BU, esterno 35°C (95°F) BS. Riscaldamento: interno 20°C (68°F) BS, esterno 7°C (45°F) BS/6°C (43°F) BU.
* 2 Portata del flusso dell’aria/livello di rumorosità espressi in (basso-medio1-medio2-alto).
* 3 Misurato in camera anecoica.
129
