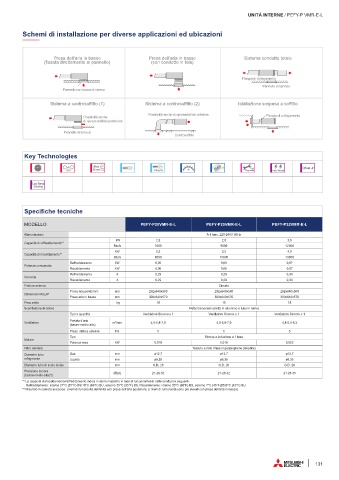

UNITÀ INTERNE / PEFY-P VMR-E-L

Schemi di installazione per diverse applicazioni ed ubicazioni

Presa dell’aria in basso Presa dell’aria in basso Sistema condotto totale
(fissata direttamente al pannello) (con condotto in tela)

Flangia di collegamento
Pannello di servizio
Pannello con bocca di ripresa
Pannello con bocca di ripresa
Sistema a controsoffitto (1) Sistema a controsoffitto (2) Istallazione sospesa a soffitto

Possibilità anche di ripresadal lato inferiore
Possibilità anche Flangia di collegamento
di ripresa dal lato posteriore
Pannello di servizio
Controsoffitto

Key Technologies

1 1 2 2 3 3 4 4
Offset -4°
Check!

Specifiche tecniche

MODELLO PEFY-P20VMR-E-L PEFY-P25VMR-E-L PEFY-P32VMR-E-L

Alimentazione A 1 fase, 220-240V 50Hz
kW 2,2 2,8 3,6
Capacità di raffreddamento* 1
Btu/h 7500 9600 12300
kW 2,5 3,2 4,0
Capacità di riscaldamento* 1
Btu/h 8500 10900 13600
Raffreddamento kW 0,06 0,06 0,07
Potenza consumata
Riscaldamento kW 0,06 0,06 0,07
Raffreddamento A 0,29 0,29 0,34
Corrente
Riscaldamento A 0,29 0,29 0,34
Finitura esterna Zincato
Presa aria posteriore mm 292x640x580 292x640x580 292x640x580
Dimensioni AxLxP
Presa aria in basso mm 300x640x570 300x640x570 300x640x570
Peso netto kg 18 18 18
Scambiatore di calore Alette trasversali (aletta in alluminio e tubo in rame)
Tipo x quantità Ventilatore Sirocco x 1 Ventilatore Sirocco x 1 Ventilatore Sirocco x 1
Portata d’aria
Ventilatore m 3 /min 4,8-5,8-7,9 4,8-5,8-7,9 4,8-5,8-9,3
(basso-medio-alto)
Press. statica esterna Pa 5 5 5
Tipo Motore a induzione a 1 fase
Motore
Potenza resa kW 0,018 0,018 0,023
Filtro dell’aria Tessuto a nido d’ape in polipropilene (lavabile)
Diametro tubo Gas mm ø12,7 ø12,7 ø12,7
refrigerante Liquido mm ø6,35 ø6,35 ø6,35
Diametro tubo di scolo locale mm O.D. 26 O.D. 26 O.D. 26
Pressione sonora dB(A) 21-26-32 21-26-32 21-26-35
(bassa-medio-alta)*2
* 1 La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.
Raffreddamento: interno 27°C (81°F) BS/19°C (66°F) BU, esterno 35°C (95°F) BS. Riscaldamento: interno 20°C (68°F) BS, esterno 7°C (45°F)BS/6°C (43°F) BU.
* 2 Misurato in camera anecoica. Livelli di rumorosità dell’unità con presa dell’aria posteriore. (I livelli di rumorosità sono più elevati con presa dell’aria in basso).
