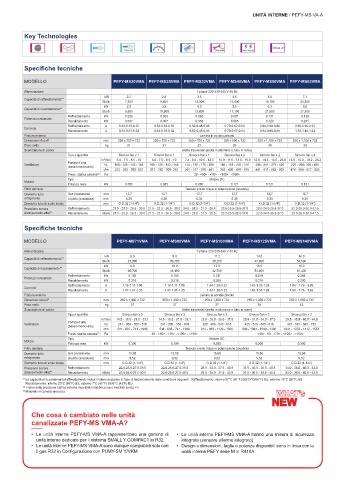

UNITÀ INTERNE / PEFY-MS VA-A

Key Technologies

2 2 3 3
1 1 4 4 Offset -4°
Check!
Specifiche tecniche

MODELLO PEFY-MS20VMA PEFY-MS25VMA PEFY-MS32VMA PEFY-MS40VMA PEFY-MS50VMA PEFY-MS63VMA

Alimentazione 1-phase 220-230-240 V 50 Hz
kW 2.2 2.8 3.6 4.5 5.6 7.1
Capacità di raffreddamento* 1
Btu/h 7,500 9,600 12,300 15,400 19,100 24,200
kW 2.5 3.2 4.0 5.0 6.3 8.0
Capacità di riscaldamento* 1
Btu/h 8,500 10,900 13,600 17,100 21,500 27,300
Raffreddamento kW 0.039 0.039 0.060 0.087 0.131 0.139
Potenza consumata
Riscaldamento kW 0.037 0.037 0.058 0.085 0.129 0.231
Raffreddamento A 0.34-0.33-0.32 0.34-0.33-0.32 0.50-0.48-0.46 0.70-0.67-0.64 0.94-0.90-0.86 0.99-0.95-0.91
Corrente
Riscaldamento A 0.34-0.33-0.32 0.34-0.33-0.32 0.50-0.48-0.46 0.70-0.67-0.64 0.94-0.90-0.86 1.55-1.48-1.42
Finitura esterna Lamina in acciaio zincato
Dimensioni AxLxP mm 250 x 700 x 732 250 x 700 x 732 250 x 700 x 732 250 x 900 x 732 250 x 1,100 x 732 250 x 1,100 x 732
Peso netto kg 21 21 21 25 30 30
Scambiatore di calore Alette trasversali (aletta in alluminio e tubo in rame)
Tipo x quantità Sirocco fan x 1 Sirocco fan x 1 Sirocco fan x 1 Sirocco fan x 2 Sirocco fan x 2 Sirocco fan x 2
m 3 /min 6.0 - 7.5 - 8.5 - 10 6.0 - 7.5 - 8.5 - 10 7.4 - 9.0 - 10.5 - 12.5 10.0 - 11.5 - 13.5 - 19.0 12.0 - 14.5 - 16.5 - 25.6 13.5 - 16.0 - 19.2 - 26.2
Portata d’aria
Ventilatore l/s 100 - 125 - 142 - 166 100 - 125 - 142 - 166 123 - 150 - 175 - 208 166 - 191 - 225 - 316 208 - 241 - 275 - 426 225 - 266- 320 - 436
(basso-medio-alto)
cfm 212 - 265 - 300- 353 212 - 265 - 300- 353 261 - 317 - 370 - 441 353 - 406 - 476 - 670 441 - 511 - 582 - 903 476 - 564 - 677 - 925
Press. statica esterna* 2 Pa 35 - <50> - <70> - <100> - <150>
Tipo Motore DC
Motore
Potenza resa kW 0.085 0.085 0.085 0.121 0.121 0.121
Filtro dell’aria Tessuto a nido d’ape in polipropilene (lavabile)
Diametro tubo Gas (svasatura) mm 12,7 12,7 12,7 12,7 12,7 12,7
refrigerante Liquido (svasatura) mm 6,35 6,35 6,35 6,35 6,35 6,35
Diametro tubo di scolo locale mm O.D.32 (1-1/4") O.D.32 (1-1/4") O.D.32 (1-1/4") O.D.32 (1-1/4") O.D.32 (1-1/4") O.D.32 (1-1/4")
Pressione sonora Raffreddamento 21.5 - 23.0 - 26.5 - 30.0 21.5 - 23.0 - 26.5 - 30.0 24.0 - 28.0 - 31.5 - 35.5 23.5-25.5-28.5-37.0 22.0-24.0-26.5-37.0 23.0-26.0-30.0-37.5
(bassa-medio-alta)* 3 Riscaldamento dB(A) 21.5 - 23.0 - 26.5 - 30.0 21.5 - 23.0 - 26.5 - 30.0 24.0 - 28.0 - 31.5 - 35.5 23.5-25.5-28.5-37.0 22.0-24.0-26.5-37.0 23.0-26.0-30.0-41.5
Specifiche tecniche
MODELLO PEFY-MS71VMA PEFY-MS80VMA PEFY-MS100VMA PEFY-MS125VMA PEFY-MS140VMA
Alimentazione 1-phase 220-230-240 V 50 Hz
kW 8.0 9.0 11.2 14.0 16.0
Capacità di raffreddamento* 1
Btu/h 27,300 30,700 38,200 47,800 54,600
kW 9.0 10.0 12.5 16.0 18.0
Capacità di riscaldamento* 1
Btu/h 30,700 34,100 42,700 54,600 61,400
Raffreddamento kW 0.165 0.165 0.211 0.218 0.282
Potenza consumata
Riscaldamento kW 0.216 0.216 0.209 0.216 0.280
Raffreddamento A 1.16-1.11-1.06 1.16-1.11-1.06 1.44-1.38-1.32 1.40-1.33-1.28 1.84 - 1.76 - 1.69
Corrente
Riscaldamento A 1.47-1.41-1.35 1.47-1.41-1.35 1.44-1.38-1.32 1.40-1.33-1.28 1.84 - 1.76 - 1.69
Finitura esterna Lamina in acciaio zincato
Dimensioni AxLxP mm 250 x 1,400 x 732 250 x 1,400 x 732 250 x 1,400 x 732 250 x 1,400 x 732 250 x 1,600 x 732
Peso netto kg 37 37 37 38 42
Scambiatore di calore Alette trasversali (aletta in alluminio e tubo in rame)
Tipo x quantità Sirocco fan x 3 Sirocco fan x 3 Sirocco fan x 3 Sirocco fan x 3 Sirocco fan x 3
m 3 /min 14.5 - 18.0 - 21.0 - 33.1 14.5 - 18.0 - 21.0 - 33.1 23.0 - 28.0 - 32.0 - 37.0 25.5 - 31.0 - 34.0 - 37.0 29.5 - 35.5 - 40.0 - 44.0
Portata d’aria
Ventilatore l/s 241 - 300 - 350 - 518 241 - 300 - 350 - 518 383 - 466 - 533 - 616 425 - 516 - 566 - 616 491 - 591 - 666 - 733
(basso-medio-alto)
cfm 511 - 635 - 741 - 1098 511 - 635 - 741 - 1098 812 - 988 - 1129 - 1306 900 - 1094 - 1200 - 1306 1041 - 1253 - 1412 - 1553
Press. statica esterna* 2 Pa 40 - <50> - <70> - <100> - <150> <40> - 50 - <70> - <100> - <150>
Tipo Motore DC
Motore
Potenza resa kW 0.300 0.300 0.300 0.300 0.300
Filtro dell’aria Tessuto a nido d’ape in polipropilene (lavabile)
Diametro tubo Gas (svasatura) mm 15,88 15,88 15,88 15,88 15,88
refrigerante Liquido (svasatura) mm 9,52 9,52 9,52 9,52 9,52
Diametro tubo di scolo locale mm O.D.32 (1-1/4") O.D.32 (1-1/4") O.D.32 (1-1/4") O.D.32 (1-1/4") O.D.32 (1-1/4")
Pressione sonora Raffreddamento 22.0-25.0-27.5-38.5 22.0-25.0-27.5-38.5 29.5 - 34.0 - 37.5 - 40.0 31.5 - 36.5 - 38.5 - 40.5 34.0 - 38.0 - 40.5 - 43.0
(bassa-medio-alta)* 3 Riscaldamento dB(A) 22.0-25.0-27.5-40.5 22.0-25.0-27.5-40.5 29.5 - 34.0 - 37.5 - 40.0 31.5 - 36.5 - 38.5 - 40.5 34.0 - 38.0 - 40.5 - 43.0
* 1 La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti. Raffreddamento: interno 27°C (81°F) BS/19°C(66°F) BU, esterno 35°C (95°F) BS.
Riscaldamento: interno 20°C (68°F) BS, esterno 7°C (45°F) BS/6°C (43°F) BU.
* 2 I valori della pressione statica esterna impostati in fabbrica sono mostrati senza < >
s
T’
WHA
* 3 Misurato in camera anecoica. WHAT’s
NEW
NEW
Che cosa è cambiato nelle unità
canalizzate PEFY-MS VMA-A?
• Le unità Interne PEFY-MS VMA-A rappresentano una gamma di • Le unità interne PEFY-MS VMA-A hanno una misura di sicurezza
unità interne dedicate per il sistema SMALL Y COMPACT in R32 integrata (sensore allarme integrato)
• Le unità interne PEFY-MS VMA-A sono dunque compatibili solo con • Design e dimensioni, taglie e potenze disponibili sono in linea con le
il gas R32 in Configurazione con PUMY-SM Y/VKM unità interne PEFY serie M in R410A
