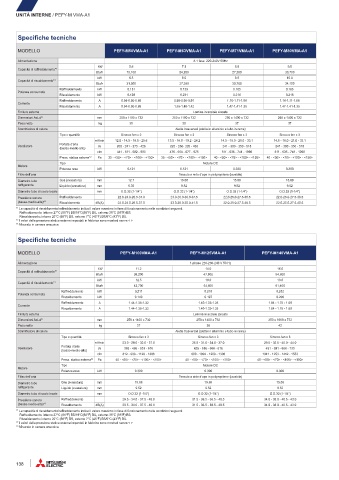

Page 140 - MITSUBISHIELECTRIC - SISTEMI VRF - DELLAFIORE

UNITÀ INTERNE / PEFY-M VMA-A1

Specifiche tecniche

MODELLO PEFY-M50VMA-A1 PEFY-M63VMA-A1 PEFY-M71VMA-A1 PEFY-M80VMA-A1

Alimentazione A 1 fase. 220-240V 50Hz
kW 5.6 7.1 8.0 9.0
Capacità di raffreddamento* 1
Btu/h 19,100 24,200 27,300 30,700
kW 6.3 8.0 9.0 10.0
Capacità di riscaldamento* 1
Btu/h 21,500 27,300 30,700 34,100
Raffreddamento kW 0.131 0.139 0.165 0.165
Potenza consumata
Riscaldamento kW 0.129 0.231 0.216 0.216
Raffreddamento A 0.94-0.90-0.86 0.99-0.95-0.91 1.16-1.11-1.06 1.16-1.11-1.06
Corrente
Riscaldamento A 0.94-0.90-0.86 1.55-1.48-1.42 1.47-1.41-1.35 1.47-1.41-1.35
Finitura esterna Lamina in acciaio zincato
Dimensioni AxLxP mm 250 x 1100 x 732 250 x 1100 x 732 250 x 1400 x 732 250 x 1400 x 732
Peso netto kg 30 30 37 37
Scambiatore di calore Alette trasversali (aletta in alluminio e tubo in rame)
Tipo x quantità Sirocco fan x 2 Sirocco fan x 2 Sirocco fan x 3 Sirocco fan x 3
m 3 /min 12.0 - 14.5 - 16.5 - 25.6 13.5 - 16.0 - 19.2 - 26.2 14.5 - 18.0 - 21.0 - 33.1 14.5 - 18.0 - 21.0 - 33.1
Ventilatore Portata d’aria l/s 208 - 241 - 275 - 426 225 - 266- 320 - 436 241 - 300 - 350 - 518 241 - 300 - 350 - 518
(basso-medio-alto)
cfm 441 - 511 - 582 - 903 476 - 564 - 677 - 925 511 - 635 - 741 - 1098 511 - 635 - 741 - 1098
Press. statica esterna* 2 Pa 35 - <50> - <70> - <100> - <150> 35 - <50> - <70> - <100> - <150> 40 - <50> - <70> - <100> - <150> 40 - <50> - <70> - <100> - <150>
Tipo Motore DC
Motore
Potenza resa kW 0.121 0.121 0.300 0.300
Filtro dell’aria Tessuto a nido d’ape in polipropilene (lavabile)
Diametro tubo Gas (svasatura) mm 12.7 15.88 15.88 15.88
refrigerante Liquido (svasatura) mm 6.35 9.52 9.52 9.52
Diametro tubo di scolo locale mm O.D.32 (1-1/4") O.D.32 (1-1/4") O.D.32 (1-1/4") O.D.32 (1-1/4")
Pressione sonora Raffreddamento 22.0-24.0-26.5-37.0 23.0-26.0-30.0-37.5 22.0-25.0-27.5-38.5 22.0-25.0-27.5-38.5
(bassa-medio-alta)* 3 Riscaldamento dB(A) 22.0-24.0-26.5-37.0 23.0-26.0-30.0-41.5 22.0-25.0-27.5-40.5 22.0-25.0-27.5-40.5
* 1 La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.
Raffreddamento: interno 27°C (81°F) BS/19°C(66°F) BU, esterno 35°C (95°F) BS.
Riscaldamento: interno 20°C (68°F) BS, esterno 7°C (45°F) BS/6°C (43°F) BU.
* 2 I valori della pressione statica esterna impostati in fabbrica sono mostrati senza < >
* 3 Misurato in camera anecoica.

Specifiche tecniche

MODELLO PEFY-M100VMA-A1 PEFY-M125VMA-A1 PEFY-M140VMA-A1
Alimentazione 1-phase 220-230-240 V 50 Hz
kW 11.2 14.0 16.0
Capacità di raffreddamento* 1
Btu/h 38,200 47,800 54,600
kW 12.5 16.0 18.0
Capacità di riscaldamento* 1
Btu/h 42,700 54,600 61,400
Raffreddamento kW 0.211 0.218 0.282
Potenza consumata
Riscaldamento kW 0.140 0.197 0.206
Raffreddamento A 1.44-1.38-1.32 1.40-1.33-1.28 1.84 - 1.76 - 1.69
Corrente
Riscaldamento A 1.44-1.38-1.32 1.40-1.33-1.28 1.84 - 1.76 - 1.69
Finitura esterna Lamina in acciaio zincato
Dimensioni AxLxP mm 250 x 1400 x 732 250 x 1400 x 732 250 x 1600 x 732
Peso netto kg 37 38 42
Scambiatore di calore Alette trasversali (aletta in alluminio e tubo in rame)
Tipo x quantità Sirocco fan x 3 Sirocco fan x 3 Sirocco fan x 3
m 3 /min 23.0 - 28.0 - 32.0 - 37.0 25.5 - 31.0 - 34.0 - 37.0 29.5 - 35.5 - 40.0 - 44.0
Portata d’aria
Ventilatore l/s 383 - 466 - 533 - 616 425 - 516 - 566 - 616 491 - 591 - 666 - 733
(basso-medio-alto)
cfm 812 - 988 - 1129 - 1306 900 - 1094 - 1200 - 1306 1041 - 1253 - 1412 - 1553
Press. statica esterna* 2 Pa 40 - <50> - <70> - <100> - <150> 40 - <50> - <70> - <100> - <150> 40 - <50> - <70> - <100> - <150>
Tipo Motore DC
Motore
Potenza resa kW 0.300 0.300 0.300
Filtro dell’aria Tessuto a nido d’ape in polipropilene (lavabile)
Diametro tubo Gas (svasatura) mm 15.88 15.88 15.88
refrigerante Liquido (svasatura) mm 9.52 9.52 9.52
Diametro tubo di scolo locale mm O.D.32 (1-1/4") O.D.32 (1-1/4") O.D.32 (1-1/4")
Pressione sonora Raffreddamento 29.5 - 34.0 - 37.5 - 40.0 31.5 - 36.5 - 38.5 - 40.5 34.0 - 38.0 - 40.5 - 43.0
(bassa-medio-alta)* 3 Riscaldamento dB(A) 29.5 - 34.0 - 37.5 - 40.0 31.5 - 36.5 - 38.5 - 40.5 34.0 - 38.0 - 40.5 - 43.0
* 1 La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.
Raffreddamento: interno 27°C (81°F) BS/19°C(66°F) BU, esterno 35°C (95°F) BS.
Riscaldamento: interno 20°C (68°F) BS, esterno 7°C (45°F) BS/6°C (43°F) BU.
* 2 I valori della pressione statica esterna impostati in fabbrica sono mostrati senza < >
* 3 Misurato in camera anecoica.
