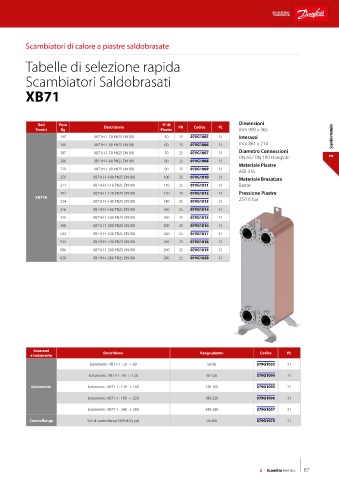

Scambiatori di calore a piastre saldobrasate

Tabelle di selezione rapida

Scambiatori Saldobrasati

XB71

Dati Peso Descrizione N° di PN Codice PL Dimensioni
Tecnici Kg Piastre mm 990 x 365
145 XB71H-1-50 PN25 DN100 50 25 079G1005 31 Interassi Scambio termico
166 XB71H-1-60 PN25 DN100 60 25 079G1006 31 mm 861 x 214
187 XB71H-1-70 PN25 DN100 70 25 079G1007 31 Diametro Connessioni
DN 65/ DN 100 Flangiate 2
208 XB71H-1-80 PN25 DN100 80 25 079G1008 31
Materiale Piastre
229 XB71H-1-90 PN25 DN100 90 25 079G1009 31
AISI 316
250 XB71H-1-100 PN25 DN100 100 25 079G1010 31 Materiale Brasatura
271 XB71H-1-110 PN25 DN100 110 25 079G1011 31 Rame
292 XB71H-1-120 PN25 DN100 120 25 079G1012 31 Pressione Piastre
XB71H 25/16 bar
334 XB71H-1-140 PN25 DN100 140 25 079G1013 31
376 XB71H-1-160 PN25 DN100 160 25 079G1014 31
418 XB71H-1-180 PN25 DN100 180 25 079G1015 31
460 XB71H-1-200 PN25 DN100 200 25 079G1016 31
502 XB71H-1-220 PN25 DN100 220 25 079G1017 31
544 XB71H-1-240 PN25 DN100 240 25 079G1018 31
586 XB71H-1-260 PN25 DN100 260 25 079G1019 31
628 XB71H-1-280 PN25 DN100 280 25 079G1020 31

Accessori Descrizione Range piastre Codice PL
e isolamento
Isolamento XB71-1 : 50 -> 80 50-80 079G1093 31

Isolamento XB71-1 : 90 -> 120 90-120 079G1094 31
Isolamento Isolamento XB71-1 : 140 -> 160 140-160 079G1095 31

Isolamento XB71-1 : 180 -> 220 180-220 079G1096 31
Isolamento XB71-1 : 240 -> 280 240-280 079G1097 31

Controflange Set di controflange DN100 (2 pz) 50-280 079G1070 31

2 - Scambio termico 87
