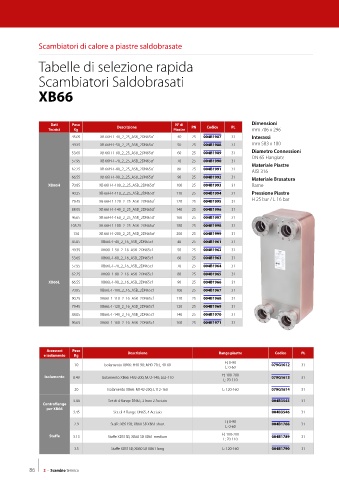

Page 88 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Scambiatori di calore a piastre saldobrasate

Tabelle di selezione rapida

Scambiatori Saldobrasati

XB66

Dati Peso N° di Dimensioni
Tecnici Kg Descrizione Piastre PN Codice PL mm 706 x 296
45.05 XB 66H-1-40_2_25_ASB_2DN65cf 40 25 004B1987 31 Interassi
49.35 XB 66H-1-50_2_25_ASB_2DN65cf 50 25 004B1988 31 mm 583 x 180
53.65 XB 66H-1-60_2_25_ASB_2DN65cf 60 25 004B1989 31 Diametro Connessioni
DN 65 Flangiate
57.95 XB 66H-1-70_2_25_ASB_2DN65cf 70 25 004B1990 31
Materiale Piastre
62.25 XB 66H-1-80_2_25_ASB_2DN65cf 80 25 004B1991 31
AISI 316
66.55 XB 66H-1-90_2_25_ASB_2DN65cf 90 25 004B1992 31 Materiale Brasatura
XB66H 70.85 XB 66H-1-100_2_25_ASB_2DN65cf 100 25 004B1993 31 Rame
90.25 XB 66H-1-110_2_25_ASB_2DN65cf 110 25 004B1994 31 Pressione Piastre
79.45 XB 66H-1-120_2_25_ASB_2DN65cf 120 25 004B1995 31 H 25 bar / L 16 bar
88.05 XB 66H-1-140_2_25_ASB_2DN65cf 140 25 004B1996 31
96.65 XB 66H-1-160_2_25_ASB_2DN65cf 160 25 004B1997 31
105.25 XB 66H-1-180_2_25_ASB_2DN65cf 180 25 004B1998 31
134 XB 66H-1-200_2_25_ASB_2DN65cf 200 25 004B1999 31
45.05 XB66L-1-40_2_16_ASB_2DN65cf 40 25 004B1961 31
49.35 XB66L-1-50_2_16_ASB_2DN65cf 50 25 004B1962 31
53.65 XB66L-1-60_2_16_ASB_2DN65cf 60 25 004B1963 31
57.95 XB66L-1-70_2_16_ASB_2DN65cf 70 25 004B1964 31
62.25 XB66L-1-80_2_16_ASB_2DN65cf 80 25 004B1965 31
XB66L 66.55 XB66L-1-90_2_16_ASB_2DN65cf 90 25 004B1966 31
70.85 XB66L-1-100_2_16_ASB_2DN65cf 100 25 004B1967 31
90.25 XB66L-1-110_2_16_ASB_2DN65cf 110 25 004B1968 31
79.45 XB66L-1-120_2_16_ASB_2DN65cf 120 25 004B1969 31
88.05 XB66L-1-140_2_16_ASB_2DN65cf 140 25 004B1970 31
96.65 XB66L-1-160_2_16_ASB_2DN65cf 160 25 004B1971 31

Accessori Peso Descrizione Range piastre Codice PL
e isolamento Kg
H; 0-90
10 Isolamento XB66: H40-90; M40-70; L 40-60 079G1612 31
L: 0-60
Isolamento 8.49 Isolamento XB66: H92-200; M72-140; L62-110 H; 100-200 079G1613 31
L: 70-110
20 Isolamento XB66: M142-200; L112-160 L: 120-160 079G1614 31
3.44 Set di 4 flange DN65, 2 Inox 2 Acciaio 004B3545 31
Controflange
per XB66
3.45 Set di 4 flange DN65, 4 Acciaio 004B3546 31
H; 0-90
2.9 Staffe XB51SB; XB60 SB XB61 short 004B1788 31
L: 0-60
Staffe 3.13 Staffe XB51SB; XB60 SB XB61 medium H; 100-200 004B1789 31
L: 70-110
3.5 Staffe XB51SB; XB60 SB XB61 long L: 120-160 004B1790 31

86 2 - Scambio termico
