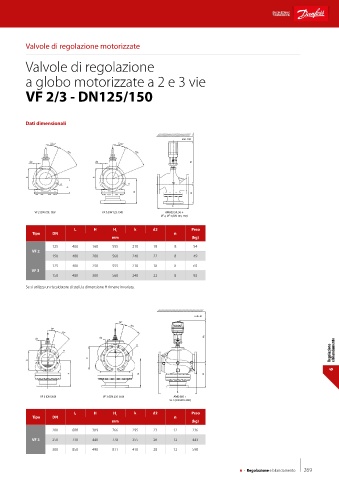

P. 271
Valvole di regolazione motorizzate
Valvole di regolazione
a globo motorizzate a 2 e 3 vie
VF 2/3 - DN125/150
Dati dimensionali
min. 150
22,5° 45° 22,5° 45°
d2 d2 H 1
k
n n
H
H
H
L
VF 2 (DN 125, 150) VF 3 (DN 125, 150) AMV(E) 55, 56 +
VF 2, VF 3 (DN 125, 150)
L H H 1 k d2 Peso
Tipo DN n
mm (kg)
125 400 160 555 210 18 8 54
VF 2
150 480 200 560 240 22 8 49
125 400 250 555 210 18 8 65
VF 3
150 480 300 560 240 22 8 92
Se si utilizza un riscaldatore di steli, la dimensione H rimane invariata.
min. 81
15°
30°
15°
30°
d2 d2 H 1
Regolazione
n
n e bilanciamento
k
6
H H H
L
VF 3 (DN 200) VF 3 (DN 250-300) AME 685 +
VF 3 (DN 200-300)
L H H 1 k d2 Peso
Tipo DN n
mm (kg)
200 600 389 766 295 23 12 236
VF 3 250 730 440 778 355 26 12 443
300 850 490 811 410 28 12 590
6 - Regolazione e bilanciamento 269
