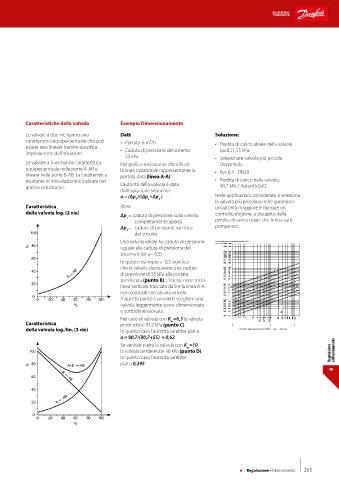

Caratteristiche della valvola Esempio Dimensionamento

Le valvole a due vie hanno una Dati: Soluzione:
caratteristica equipercentuale che può • Portata: 6 m³/h
essere resa lineare tramite specifica • Perdita di carico ideale della valvola
impostazione dell’attuatore. • Caduta di pressione del sistema: (a=0,5): 55 kPa.
55 kPa • Selezionare valvola più piccola
Le valvole a 3 vie hanno caratteristica Nel grafico sottostante identificare disponibile.
equipercentuale nelle porte A-AB e la linea orizzontale rappresentante la
lineare nelle porte B-AB. La caratteristica portata data (linea A-A). • Kvs 6,3 - DN20
risultante in miscelazione è indicata nel L’autorità della valvola è data • Perdita di carico nella valvola:
grafico sottostante. 90,7 kPa / Autorità 0,62
dall’equazione seguente:
a = (Δp )/(Δp +Δp ) Nelle applicazioni considerate si seleziona
1 1 2 la valvola più piccola perchè garantisce
Caratteristica dove un’autorità maggiore e dunque un
della valvola log. (2 vie) controllo migliore, a discapito della
Δp = caduta di pressione sulla valvola
1
completamente aperta perdita di carico totale che inficia sulle
Δp = caduta di pressione sul resto pompe ecc.
2
del circuito
Una valvola ideale ha caduta di pressione Portata (liquido con una gravità speci ca di 1)
l/sec. m 3 /h
uguale alla caduta di pressione del
sistema (cioè a= 0,5)
In questo esempio a=0,5 significa
che la valvola dovrà avere una caduta
di pressione di 55 kPa alla portata
specificata (punto B). L’intersezione tra la
linea verticale tracciata da B e la linea A-A
non coincide con alcuna valvola.
A questo punto è possibile scegliere una
valvola leggermente sovra-dimensionata
o sottodimensionata. p max
Nel caso di valvola con K =6,3 la valvola
vs
Caratteristica perderebbe 91,7 kPa (punto C).
della valvola log./lin. (3 vie) In questo caso l’autorità sarebbe pari a PORTATA Caduta di pressione kPa (100 kPa = 1 bar = ~ 10 m H 2 O)
a = 90,7/(90,7+55) = 0,62
Se venisse scelta la valvola con K =10
vs
la valvola perderebbe 36 kPa (punto D). Regolazione e bilanciamento
In questo caso l’autorità sarebbe
pari a 0,395.
