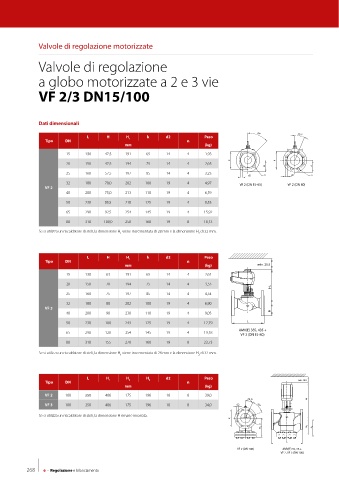

Valvole di regolazione motorizzate

Valvole di regolazione

a globo motorizzate a 2 e 3 vie

VF 2/3 DN15/100

Dati dimensionali

L H H k d2 Peso
Tipo DN 1 n
mm (kg)
15 130 47,5 191 65 14 4 1,93
20 150 47,5 194 75 14 4 2,65

25 160 57,5 197 85 14 4 3,23
32 180 70,0 202 100 19 4 4,97 VF 2 (DN 15-65) VF 2 (DN 80)
VF 2
40 200 75,0 213 110 19 4 6,59
50 230 85,5 218 125 19 4 8,53
65 290 92,5 254 145 19 4 15,92
80 310 100,0 258 160 19 8 18,13
Se si utilizza un riscaldatore di steli, la dimensione H viene incrementata di 28 mm e la dimensione H di 32 mm.
1 2

L H H 1 k d2 Peso
Tipo DN n
mm (kg) min. 20,5
15 130 63 191 65 14 4 2,61
20 150 70 194 75 14 4 3,55
H 1
25 160 75 197 85 14 4 4,54
32 180 80 202 100 19 4 6,90
VF 3
40 200 90 230 110 19 4 9,05 H
50 230 100 243 125 19 4 12,79 L
AMV(E) 335, 435 +
65 290 120 254 145 19 4 19,18
VF 2 (DN 15-80)
80 310 155 270 160 19 8 23,73
Se si utilizza un riscaldatore di steli, la dimensione H viene incrementata di 28 mm e la dimensione H di 32 mm.
1 2

L H 1 H 2 H 3 d2 Peso min. 150
Tipo DN n
mm (kg)
VF 2 100 350 406 175 196 18 8 39,0
22,5° H 1
VF 3 100 350 406 175 196 18 8 34,0 d2 45°

Se si utilizza un riscaldatore di steli, la dimensione H rimane invariata.
n
H 2 H 3 H 2
L
VF 2 (DN 100) AMV(E) 55, 56 +
VF 2, VF 3 (DN 100)
