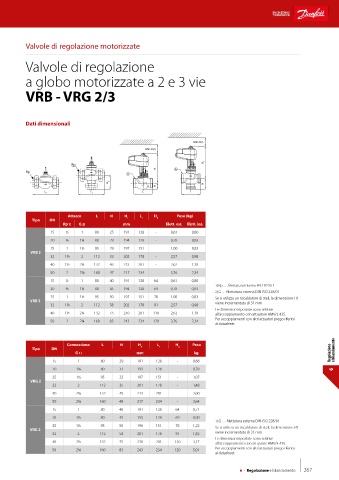

Page 269 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Valvole di regolazione motorizzate

Valvole di regolazione

a globo motorizzate a 2 e 3 vie

VRB - VRG 2/3

Dati dimensionali

Min 20,5
Min 20,5

H 1
Rp
H 1 A
Rp
A
H 2
H
H
L L
L 1 L 1

Attacco L H H 1 L 1 H 2 Peso (kg)
Tipo DN
Rp1) G 2) mm filett. est. filett. int.

15 ½ 1 80 25 191 128 - 0,61 0,80
20 ¾ 1¼ 80 29 194 128 - 0,78 0,83
25 1 1½ 95 29 197 151 - 1,00 0,83
VRB 2
32 1¼ 2 112 33 202 178 - 2,57 0,98
40 1½ 2¼ 132 43 213 201 - 2,62 1,18
50 2 2¾ 160 47 217 234 - 3,76 2,34
15 ½ 1 80 40 191 128 64 0,61 0,80
1) Rp . . . filettatura interna EN 10226-1
20 ¾ 1¼ 80 45 194 128 69 0,78 0,83
2) G . . . filettatura esterna DIN ISO 228/01
25 1 1½ 95 50 197 151 78 1,00 0,83 Se si utilizza un riscaldatore di steli, la dimensione H1
VRB 3
32 1¼ 2 112 58 202 178 91 2,57 0,98 viene incrementata di 31 mm
Le dimensioni riportate sono relative
40 1½ 2¼ 132 75 230 201 110 2,62 1,18 all’accoppiamento con attuatore AMV/E 435.
Per accoppiamenti con altri attuatori prego riferirsi
50 2 2¾ 160 83 243 234 120 3,76 2,34
al datasheet.

Connessione L H H 1 L 1 H 2 Peso
Tipo DN e bilanciamento
G 1) mm kg Regolazione
15 1 80 29 191 128 - 0,66
20 1¼ 80 31 193 128 - 0,78 6
25 1½ 95 32 197 151 - 1,07
VRG 2
32 2 112 35 201 178 - 1,48
40 2¼ 132 45 213 201 - 2,60
50 2¾ 160 48 217 234 - 3,64
15 1 80 40 191 128 64 0,71
20 1¼ 80 45 193 128 69 0,90
1) G . . . filettatura esterna DIN ISO 228/01
25 1½ 95 50 196 151 78 1,22 Se si utilizza un riscaldatore di steli, la dimensione H1
VRG 2
32 2 112 58 201 178 91 1,82 viene incrementata di 31 mm
Le dimensioni riportate sono relative
40 2¼ 132 75 230 201 110 3,17 all’accoppiamento con attuatore AMV/E 435.
50 2¾ 160 83 243 234 120 5,01 Per accoppiamenti con altri attuatori prego riferirsi
al datasheet.
