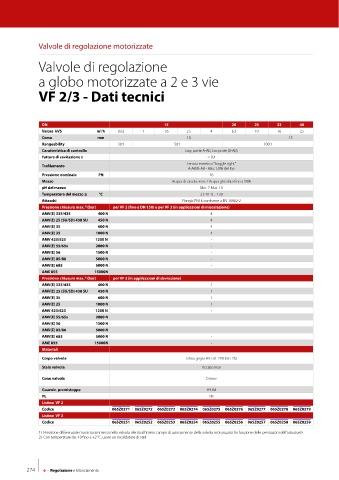

Valvole di regolazione motorizzate

Valvole di regolazione

a globo motorizzate a 2 e 3 vie

VF 2/3 - Dati tecnici

DN 15 20 25 32 40
Valore kVS m /h 0.63 1 1.6 2.5 4 6.3 10 16 25
3
Corsa mm 10 15
Rangeability 30:1 50:1 100:1
Caratteristica di controllo Log: porte A-AB, Lin: porte (B-AB)
Fattore di cavitazione z ≥ 0,4
Trafilamento Tenuta ermetica "buggle right"
A-AB/B-AB - AB≤ 1,0% del Kvs
Pressione nominale PN 16
Mezzo Acqua di circolazione / Acqua glicolata fino a 50%
pH del mezzo Min. 7 Max. 10
Temperatura del mezzo 2) °C 2 (-10 1) ... 130
Attacchi Flangia PN16 conforme a EN 10902-2
Pressione chiusura max. (bar) per VF 2 (fino a DN 150) e per VF 3 (in applicazioni di miscelazione)
1)
AMV(E) 335/435 400 N 4
AMV(E) 25 (SU/SD) 438 SU 450 N 4
AMV(E) 35 600 N 4
AMV(E) 25 1000 N 4
AMV 423/523 1200 N -
AMV(E) 55/65x 2000 N -
AMV(E) 56 1500 N -
AMV(E) 85/86 5000 N -
AMV(E) 685 5000 N -
AME 855 15000N -
Pressione chiusura max. (bar) per VF 3 (in applicazioni di deviazione)
1)
AMV(E) 335/435 400 N 1
AMV(E) 25 (SU/SD) 438 SU 450 N 1
AMV(E) 35 600 N 1
AMV(E) 25 1000 N 1
AMV 423/523 1200 N -
AMV(E) 55/65x 2000 N -
AMV(E) 56 1500 N -
AMV(E) 85/86 5000 N -
AMV(E) 685 5000 N -
AME 855 15000N -
Materiali
Corpo valvola Ghisa grigia EN-GJL-250 (GG-25)
Stelo valvola Acciaio Inox
Cono valvola Ottone

Guarniz. premistoppa EPDM
PL 08
Listino VF 2
Codice 065Z0271 065Z0272 065Z0273 065Z0274 065Z0275 065Z0276 065Z0277 065Z0278 065Z0279
Listino VF 3
Codice 065Z0251 065Z0252 065Z0253 065Z0254 065Z0255 065Z0256 065Z0257 065Z0258 065Z0259
1) Pressione differenziale massima ammessa nella valvola riferita all'intero campo di azionamento della valvola motorizzata (in funzione delle prestazioni dell'attuatore)
2) Con temperature da -10 fino a +2 °C, usare un riscaldatore di steli

274 6 - Regolazione e bilanciamento
