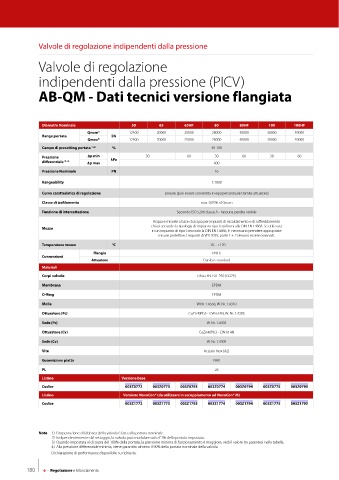

Valvole di regolazione indipendenti dalla pressione

Valvole di regolazione

indipendenti dalla pressione (PICV)

AB-QM - Dati tecnici versione flangiata

Diametro Nominale 50 65 65HF 80 80HF 100 100HF
Qnom 1) 12500 20000 25000 28000 40000 38000 59000
Range portata l/h
Qmax 3) 12500 20000 25000 28000 40000 38000 59000
Campo di presetting portata 1),2) % 40-100
Pressione ∆p min kPa 30 60 30 60 30 60
differenziale 3), 4) ∆p max 600
Pressione Nominale PN 16
Rangeability 1:1000

Curva caratteristica di regolazione Lineare (può essere convertita in equipercentuale tramite attuatore)
Classe di trafilamento max. 0,05% of Qnom
Funzione di intercettazione Secondo ISO 5208 classe A - nessuna perdita visibile
Acqua e miscele a base di acqua per impianti di riscaldamento e di raffreddamento
Mezzo chiusi secondo la tipologia di impianto tipo I conformi alla DIN EN 14868. Se utilizzata
in un impianto di tipo I secondo la DIN EN 14868, è necessario prendere appropriate
misure protettive. I requisiti di VDI 2035, parte 1 + 2 devono essere osservati.
Temperatura mezzo °C −10 ... +120
Flangia PN16
Connessioni
Attuatore Danfoss standard
Materiali
Corpi valvola Ghisa EN-GJL-250 (GG25)
Membrana EPDM
O-Ring EPDM
Molle W.Nr. 1.4568, W. Nr. 1.4310
Otturatore (Pc) CuZn40Pb3 - CW 614N, W. Nr. 1.4305
Sede (Pc) W. Nr. 1.4305
Otturatore (Cv) CuZn40Pb3 - CW 614N
Sede (Cv) W. Nr. 1.4305
Vite Acciaio Inox (A2)
Guarnizione piatta NBR
PL 28
Listino Versione base
Codice 003Z0772 003Z0773 003Z0793 003Z0774 003Z0794 003Z0775 003Z0795
Listino Versione NovoCon® (da utilizzare in accoppiamento ad NovoCon® M)
Codice 003Z1772 003Z1773 003Z1793 003Z1774 003Z1794 003Z1775 003Z1795

Note 1) L’impostazione di fabbrica della valvola è fatta alla portata nominale.
2) Indipendentemente dal settaggio, la valvola può modulare sotto l’1% della portata impostata.
3) Quando impostata al di sopra del 100% della portata, la pressione minima di funzionamento è maggiore, vedi il valore tra parentesi nella tabella.
4) Alla pressione differenziale minima, viene garantito almeno il 90% della portata nominale della valvola.
Dichiarazione di performance disponibile su richiesta.

180 6 - Regolazione e bilanciamento
