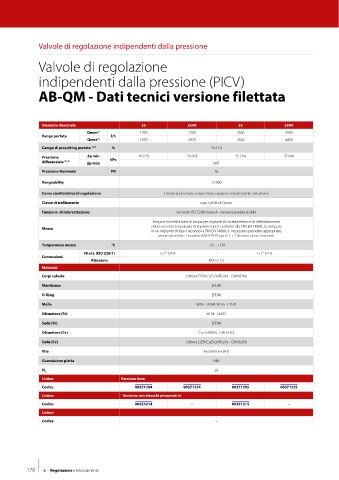

Valvole di regolazione indipendenti dalla pressione

Valvole di regolazione

indipendenti dalla pressione (PICV)

AB-QM - Dati tecnici versione filettata

Diametro Nominale 25 25HF 32 32HF
Qnom 1) 1700 2700 3500 4000
Range portata l/h
Qmax 3) 1870 2970 3520 4400
Campo di presetting portata 1),2) % 20-110
Pressione ∆p min kPa 20 (25) 35 (40) 25 (30) 35 (40)
differenziale 3), 4) ∆p max 600
Pressione Nominale PN 16
Rangeability 1:1000

Curva caratteristica di regolazione Lineare (può essere convertita in equipercentuale tramite attuatore)
Classe di trafilamento max. 0,05% of Qnom
Funzione di intercettazione Secondo ISO 5208 classe A - nessuna perdita visibile
Acqua e miscele a base di acqua per impianti di riscaldamento e di raffreddamento
Mezzo chiusi secondo la tipologia di impianto tipo I conformi alla DIN EN 14868. Se utilizzata
in un impianto di tipo I secondo la DIN EN 14868, è necessario prendere appropriate
misure protettive. I requisiti di VDI 2035, parte 1 + 2 devono essere osservati.
Temperatura mezzo °C −10 ... +120
Fil.est. (ISO 228/1) G 1” 1/4 A G 1” 1/2 A
Connessioni
Attuatore M30 × 1.5
Materiali
Corpi valvola Ottone DZR (CuZn36Pb2As - CW 602N)
Membrana EPDM
O-Ring EPDM
Molle W.Nr. 1.4568, W. Nr. 1.4310
Otturatore (Pc) W. Nr. 1.4305
Sede (Pc) EPDM
Otturatore (Cv) CuZn40Pb3 - CW 614N
Sede (Cv) Ottone DZR (CuZn36Pb2As - CW 602N)
Vite Acciaio Inox (A2)
Guarnizione piatta NBR

PL 28
Listino Versione base
Codice 003Z1204 003Z1224 003Z1205 003Z1225
Listino Versione con attacchi piezometrici
Codice 003Z1214 - 003Z1215 -
Listino
Codice -

178 6 - Regolazione e bilanciamento
