Valvole di regolazione indipendenti dalla pressione

Valvole di regolazione

indipendenti dalla pressione (PICV)

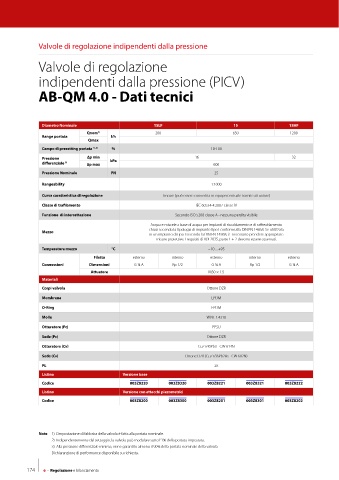

AB-QM 4.0 - Dati tecnici

Diametro Nominale 15LF 15 15HF
Qnom 1) 200 650 1200
Range portata l/h
Qmax
Campo di presetting portata 1),2) % 10-100
Pressione ∆p min kPa 16 32
differenziale 3) ∆p max 600
Pressione Nominale PN 25

Rangeability 1:1000
Curva caratteristica di regolazione Lineare (può essere convertita in equipercentuale tramite attuatore)
Classe di trafilamento IEC 60534-4:2007 classe IV
Funzione di intercettazione Secondo ISO 5208 classe A - nessuna perdita visibile

Acqua e miscele a base di acqua per impianti di riscaldamento e di raffreddamento
Mezzo chiusi secondo la tipologia di impianto tipo I conformi alla DIN EN 14868. Se utilizzata
in un impianto di tipo I secondo la DIN EN 14868, è necessario prendere appropriate
misure protettive. I requisiti di VDI 2035, parte 1 + 2 devono essere osservati.
Temperatura mezzo °C −10 ... +95
Filetto esterno interno esterno interno esterno
Connessioni Dimensioni G ¾ A Rp 1/2 G ¾ A Rp 1/2 G ¾ A
Attuatore M30 × 1.5
Materiali
Corpi valvola Ottone DZR
Membrana EPDM
O-Ring EPDM
Molle W.Nr. 1.4310
Otturatore (Pc) PPSU
Sede (Pc) Ottone DZR
Otturatore (Cv) CuZn40Pb3 - CW 614N

Sede (Cv) Ottone DZR (CuZn36Pb2As - CW 602N)
PL 28
Listino Versione base
Codice 003Z8220 003Z8320 003Z8221 003Z8321 003Z8222
Listino Versione con attacchi piezometrici
Codice 003Z8200 003Z8300 003Z8201 003Z8301 003Z8202

Note 1) L’impostazione di fabbrica della valvola è fatta alla portata nominale.
2) Indipendentemente dal settaggio, la valvola può modulare sotto l’1% della portata impostata.
3) Alla pressione differenziale minima, viene garantito almeno il 90% della portata nominale della valvola
Dichiaranzione di performance disponibile su richiesta.

174 6 - Regolazione e bilanciamento
