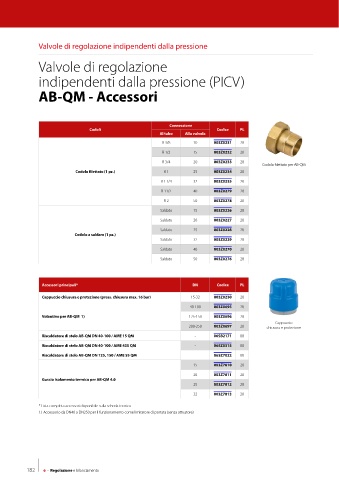

Page 184 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Valvole di regolazione indipendenti dalla pressione

Valvole di regolazione

indipendenti dalla pressione (PICV)

AB-QM - Accessori

Connessione
Codoli Codice PL
Al tubo Alla valvola
R 3/8 10 003Z0231 28
R 1/2 15 003Z0232 28
R 3/4 20 003Z0233 28
Codolo filettato per AB-QM
Codolo filettato (1 pz.) R 1 25 003Z0234 28
R 1 1/4 32 003Z0235 28
R 11/2 40 003Z0279 28

R 2 50 003Z0278 28
Saldato 15 003Z0226 28
Saldato 20 003Z0227 28
Saldato 25 003Z0228 28
Codolo a saldare (1 pz.)
Saldato 32 003Z0229 28
Saldato 40 003Z0270 28
Saldato 50 003Z0276 28

Accessori principali* DN Codice PL
Cappuccio chiusura e protezione (press. chiusura max. 16 bar) 15-32 003Z0230 28

40-100 003Z0695 28
Volantino per AB-QM 1) 125-150 003Z0696 28
Cappuccio
200-250 003Z0697 28 chiusura e protezione
Riscaldatore di stelo AB-QM DN 40-100 / AME 15 QM - 065B2171 08
Riscaldatore di stelo AB-QM DN 40-100 / AME 435 QM - 065Z0315 08
Riscaldatore di stelo AB-QM DN 125, 150 / AME 55 QM - 065Z7022 08

15 003Z7810 28
20 003Z7811 28
Guscio Isolamento termico per AB-QM 4.0
25 003Z7812 28
32 003Z7813 28
* Lista completa accessori disponibile sulla scheda tecnica
1) Accessorio da DN40 a DN250 per il funzionamento come limitatore di portata (senza attuatore)

182 6 - Regolazione e bilanciamento
