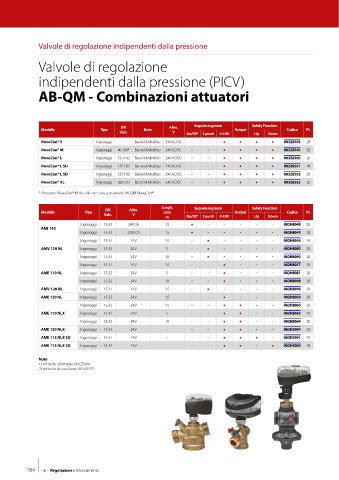

Page 186 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Valvole di regolazione indipendenti dalla pressione

Valvole di regolazione

indipendenti dalla pressione (PICV)

AB-QM - Combinazioni attuatori

DN Alim. Segnale ingresso Safety Function
Modello Tipo Note Output Codice PL
Valv. V On/Off 3 punti 0-10V Up Down
NovoCon® S Ingranaggi Bacnet & Modbus 24V AC/DC - - ● ● ● ● 003Z8504 28
NovoCon® M Ingranaggi 40-100* Bacnet & Modbus 24V AC/DC - - ● ● ● ● 003Z8540 28
NovoCon® L Ingranaggi 125-150 Bacnet & Modbus 24V AC/DC - - ● ● ● ● 003Z8560 28
NovoCon® L SU Ingranaggi 125-150 Bacnet & Modbus 24V AC/DC - - ● ● ● ● 003Z8561 28
NovoCon® L SD Ingranaggi 125-150 Bacnet & Modbus 24V AC/DC - - ● ● ● ● 003Z8562 28
NovoCon® XL Ingranaggi 200-250 Bacnet & Modbus 24V AC/DC - - ● ● ● ● 003Z8563 28

* Attuatore NovoCon® M da utilizzare solo con valvole AB-QM NovoCon®

Lungh. Segnale ingresso Safety Function
DN Alim.
Modello Tipo cavo Output Codice PL
Valv. V
m On/Off 3 punti 0-10V Up Down
Ingranaggi 15-32 24V CA 1.5 ● - - - - - 082H8048 28
AMI 140
Ingranaggi 15-32 230V CA 1.5 ● - - - - - 082H8049 28
Ingranaggi 15-32 24 V 1.5 - ● - - - - 082H8056 28
AMV 110 NL Ingranaggi 15-32 24 V 5 - ● - - - - 082H8080 28
Ingranaggi 15-32 24 V 10 - ● - - - - 082H8090 28
Ingranaggi 15-32 24 V 1.5 - - ● - - - 082H8057 28
AME 110 NL Ingranaggi 15-32 24 V 5 - - ● - - - 082H8081 28
Ingranaggi 15-32 24 V 10 - - ● - - - 082H8098 28
AMV 120 NL Ingranaggi 15-32 24 V 1.5 - ● - - - - 082H8058 28
AME 120 NL Ingranaggi 15-32 24 V 1.5 - - ● - - - 082H8059 28
Ingranaggi 15-32 24 V 1.5 - - ● ● - - 082H8060 28
AME 110 NLX Ingranaggi 15-32 24 V 5 - - ● ● - - 082H8062 28
Ingranaggi 15-32 24 V 10 - - ● ● - - 082H8064 28
AME 120 NLX Ingranaggi 15-32 24 V - - - ● ● - - 082H5004 28
AME 113 NLX SU Ingranaggi 15-32 24 V - - - ● ● ● - 082H5001 28
AME 113 NLX SD Ingranaggi 15-32 24 V - - - ● ● - ● 082H5000 28

Note
1) richiesto adattatore 003Z3960
2) richiesto distanziatore 003Z0257

184 6 - Regolazione e bilanciamento
