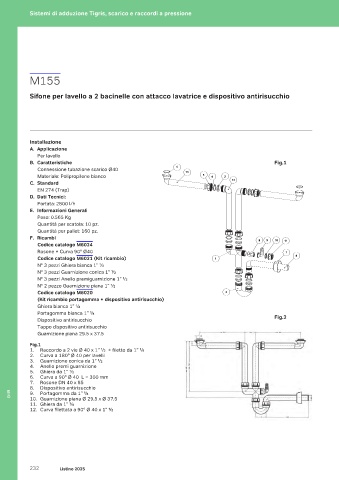

Page 233 - WAVIN - LISTINO GENERALE 2025

Sistemi di adduzione Tigris, scarico e raccordi a pressione

M155

Sifone per lavello a 2 bacinelle con attacco lavatrice e dispositivo antirisucchio

Installazione
A. Applicazione
Per lavello
B. Caratteristiche Fig.1
Connessione tubazione scarico Ø40 4
13
Materiale: Polipropilene bianco 5 4 3
12
C. Standard
EN 274 (Trap)
D. Dati Tecnici:
Portata: 2800 l/h
E. Informazioni Generali
Peso: 0.565 Kg
Quantità per scatola: 10 pz.
Quantità per pallet: 160 pz.
F. Ricambi
8 9 10 11
Codice catalogo M6024
Rosone + Curva 90° Ø40 7
Codice catalogo M6021 (Kit ricambio) 1 8
N° 3 pezzi Ghiera bianca 1” ½
N° 3 pezzi Guarnizione conica 1” ½
N° 3 pezzi Anello premiguarnizione 1” ½
N° 2 pezzo Guarnizione piana 1” ½
Codice catalogo M6020 2
(Kit ricambio portagomma + dispositivo antirisucchio)
Ghiera bianca 1” ¼
Portagomma bianca 1” ¼
Dispositivo antirisucchio Fig.2
Tappo dispositivo antirisucchio
Guarnizione piana 29.5 x 37.5

Fig.1
1. Raccordo a 2 vie Ø 40 x 1” ½ + filetto da 1” ¼
2. Curva a 180° Ø 40 per lavelli
3. Guarnizione conica da 1” ½
4. Anello premi guarnizione
5. Ghiera da 1” ½
6. Curva a 90° Ø 40 L = 300 mm
7. Rosone DN 40 x 85
8. Dispositivo antirisucchio
9. Portagomma da 1” ¼
10. Guarnizione piana Ø 29,5 x Ø 37,5
EMÙ
11. Ghiera da 1” ¼
12. Curva filettata a 90° Ø 40 x 1” ½

232 Listino 2025
