Page 235 - WAVIN - LISTINO GENERALE 2025

Sistemi di adduzione Tigris, scarico e raccordi a pressione

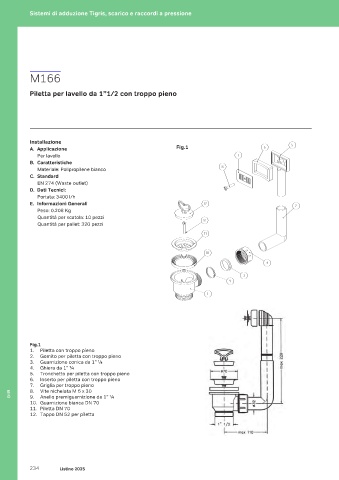

M166

Piletta per lavello da 1”1/2 con troppo pieno

Installazione
A. Applicazione Fig.1
Per lavello
B. Caratteristiche
Materiale: Polipropilene bianco
C. Standard
EN 274 (Waste outlet)
D. Dati Tecnici:
Portata: 3400 l/h
E. Informazioni Generali
Peso: 0.208 Kg
Quantità per scatola: 10 pezzi
Quantità per pallet: 320 pezzi

Fig.1
1. Piletta con troppo pieno
2. Gomito per piletta con troppo pieno
3. Guarnizione conica da 1” ¼
4. Ghiera da 1” ¼
5. Tronchetto per piletta con troppo pieno
6. Inserto per piletta con troppo pieno
7. Griglia per troppo pieno
8. Vite nichelata M 6 x 30
9. Anello premiguarnizione da 1” ¼
EMÙ
10. Guarnizione bianca DN 70
11. Piletta DN 70
12. Tappo DN 52 per piletta

234 Listino 2025
