Sistemi di adduzione Tigris, scarico e raccordi a pressione

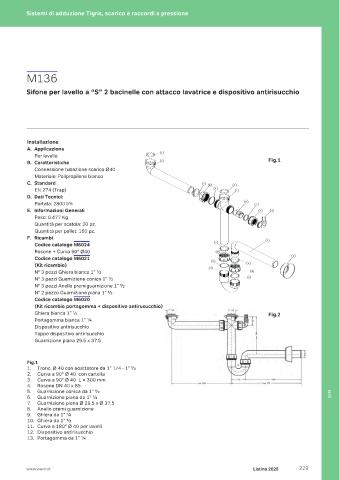

M136

Sifone per lavello a “S” 2 bacinelle con attacco lavatrice e dispositivo antirisucchio

Installazione
A. Applicazione
6
Per lavello
B. Caratteristiche 2 Fig.1
Connessione tubazione scarico Ø40
Materiale: Polipropilene bianco
C. Standard 5 10 6
EN 274 (Trap) 8 1
D. Dati Tecnici:
Portata: 2800 l/h 12 7
E. Informazioni Generali 9 13
Peso: 0.477 Kg
Quantità per scatola: 20 pz.
Quantità per pallet: 160 pz.
F. Ricambi
3
Codice catalogo M6024 5
Rosone + Curva 90° Ø40 10
Codice catalogo M6021 4
8
(Kit ricambio) 5
11
N° 3 pezzi Ghiera bianca 1” ½ 10
N° 3 pezzi Guarnizione conica 1” ½ 8
N° 3 pezzi Anello premiguarnizione 1” ½
N° 2 pezzo Guarnizione piana 1” ½
Codice catalogo M6020
(Kit ricambio portagomma + dispositivo antirusucchio)
Ghiera bianca 1” ¼ Fig.2
Portagomma bianca 1” ¼
Dispositivo antirisucchio
Tappo dispositivo antirisucchio
Guarnizione piana 29.5 x 37.5

Fig.1
1. Tronc. Ø 40 con adattatore da 1” 1/4 - 1” ½
2. Curva a 90° Ø 40 con cartella
3. Curva a 90° Ø 40 L = 300 mm
4. Rosone DN 40 x 85
5. Guarnizione conica da 1” ½
6. Guarnizione piana da 1” ½ EMÙ
7. Guarnizione piana Ø 29,5 x Ø 37,5
8. Anello premi guarnizione
9. Ghiera da 1” ¼
10. Ghiera da 1” ½
11. Curva a 180° Ø 40 per lavelli
12. Dispositivo antirisucchio
13. Portagomma da 1” ¼
