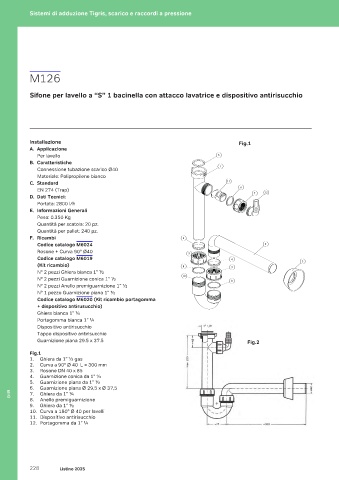

Page 229 - WAVIN - LISTINO GENERALE 2025

Sistemi di adduzione Tigris, scarico e raccordi a pressione

M126

Sifone per lavello a “S” 1 bacinella con attacco lavatrice e dispositivo antirisucchio

Installazione Fig.1
A. Applicazione
Per lavello 5
B. Caratteristiche
1
Connessione tubazione scarico Ø40
Materiale: Polipropilene bianco
C. Standard 11
6
EN 274 (Trap)
7 12
D. Dati Tecnici:
Portata: 2800 l/h
E. Informazioni Generali
Peso: 0.350 Kg
Quantità per scatola: 20 pz.
Quantità per pallet: 240 pz.
F. Ricambi 4
Codice catalogo M6024 2
Rosone + Curva 90° Ø40 9
Codice catalogo M6019 4
3
(Kit ricambio) 8 9
N° 2 pezzi Ghiera bianca 1” ½
10
N° 2 pezzi Guarnizione conica 1” ½ 8
N° 2 pezzi Anello premiguarnizione 1” ½
N° 1 pezzo Guarnizione piana 1” ½
Codice catalogo M6020 (Kit ricambio portagomma
+ dispositivo antirusucchio)
Ghiera bianca 1” ¼
Portagomma bianca 1” ¼
Dispositivo antirisucchio
Tappo dispositivo antirisucchio
Guarnizione piana 29.5 x 37.5 Fig.2

Fig.1
1. Ghiera da 1” ½ gas
2. Curva a 90° Ø 40 L = 300 mm
3. Rosone DN 40 x 85
4. Guarnizione conica da 1” ½
5. Guarnizione piana da 1” ½
6. Guarnizione piana Ø 29,5 x Ø 37,5
7. Ghiera da 1” ¼
8. Anello premiguarnizione
EMÙ
9. Ghiera da 1” ½
10. Curva a 180° Ø 40 per lavelli
11. Dispositivo antirisucchio
12. Portagomma da 1” ¼

228 Listino 2025
