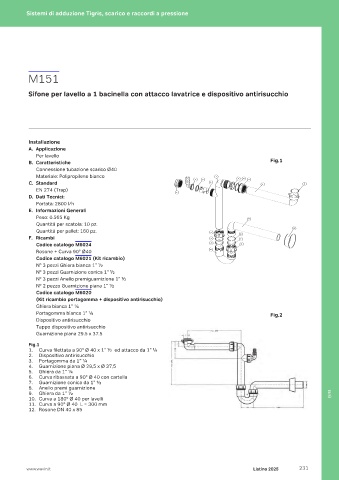

Page 232 - WAVIN - LISTINO GENERALE 2025

Sistemi di adduzione Tigris, scarico e raccordi a pressione

M151

Sifone per lavello a 1 bacinella con attacco lavatrice e dispositivo antirisucchio

Installazione
A. Applicazione
Per lavello
B. Caratteristiche Fig.1
Connessione tubazione scarico Ø40
Materiale: Polipropilene bianco 1
3 4 7 8 9
C. Standard 2 6 8
EN 274 (Trap)
5
D. Dati Tecnici:
Portata: 2800 l/h
E. Informazioni Generali
Peso: 0.565 Kg 11
Quantità per scatola: 10 pz.
Quantità per pallet: 160 pz. 9 12
8
F. Ricambi 7 7
Codice catalogo M6024 8 9
Rosone + Curva 90° Ø40 10
Codice catalogo M6021 (Kit ricambio)
N° 3 pezzi Ghiera bianca 1” ½
N° 3 pezzi Guarnizione conica 1” ½
N° 3 pezzi Anello premiguarnizione 1” ½
N° 2 pezzo Guarnizione piana 1” ½
Codice catalogo M6020
(Kit ricambio portagomma + dispositivo antirisucchio)
Ghiera bianca 1” ¼
Portagomma bianca 1” ¼ Fig.2
Dispositivo antirisucchio
Tappo dispositivo antirisucchio
Guarnizione piana 29.5 x 37.5

Fig.1
1. Curva filettata a 90° Ø 40 x 1” ½ ed attacco da 1” ¼
2. Dispositivo antirisucchio
3. Portagomma da 1” ¼
4. Guarnizione piana Ø 29,5 x Ø 37,5
5. Ghiera da 1” ¼
6. Curva ribassata a 90° Ø 40 con cartella
7. Guarnizione conica da 1” ½
8. Anello premi guarnizione
9. Ghiera da 1” ½ EMÙ
10. Curva a 180° Ø 40 per lavelli
11. Curva a 90° Ø 40 L = 300 mm
12. Rosone DN 40 x 85

www.wavin.it Listino 2025 231
