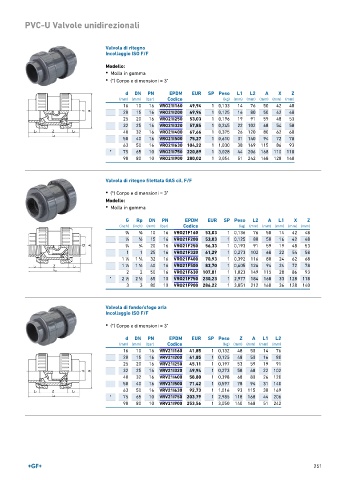

Page 251 - GEORGFISCHER - LISTINO 899

PVC-U Valvole unidirezionali

Valvola di ritegno
Incollaggio ISO F/F

Modello:
• Molla in gomma

• (*) Corpo e dimensioni = 3"

d DN PN EPDM EUR SP Peso L1 L2 A X Z
(mm) (mm) (bar) Codice (kg) (mm) (mm) (mm) (mm) (mm)
16 10 16 VRO21I160 49,94 1 0,133 14 76 50 42 48
20 15 16 VRO21I200 49,94 1 0,125 16 80 50 42 48
25 20 16 VRO21I250 53,03 1 0,196 19 91 59 48 53
32 25 16 VRO21I320 57,85 1 0,245 22 102 68 54 58
40 32 16 VRO21I400 67,66 1 0,375 26 120 80 62 68
50 40 16 VRO21I500 75,27 1 0,610 31 140 94 72 78
63 50 16 VRO21I630 104,22 1 1,030 38 169 115 86 93
* 75 65 10 VRO21I750 220,89 1 3,028 44 206 168 110 118
90 80 10 VRO21I900 280,02 1 3,054 51 242 168 128 140

Valvola di ritegno filettata GAS cil. F/F

• (*) Corpo e dimensioni = 3"

Modello:
• Molla in gomma

G Rp DN PN EPDM EUR SP Peso L2 A L1 X Z
(inch) (inch) (mm) (bar) Codice (kg) (mm) (mm) (mm) (mm) (mm)
3 3 10 16 VRO21F160 53,03 1 0,136 76 50 14 42 48
∕8 ∕8
1 ∕2 1 ∕2 15 16 VRO21F200 53,03 1 0,125 80 50 16 42 48
3 3 20 16 VRO21F250 56,33 1 0,193 91 59 19 48 53
∕4 ∕4
1 1 25 16 VRO21F320 61,29 1 0,273 102 68 22 54 58
1 1 32 16 VRO21F400 70,93 1 0,392 116 80 24 62 68
1 ∕4 1 ∕4
1
1
1 ∕2 1 ∕2 40 16 VRO21F500 83,70 1 0,605 126 94 24 72 78
2 2 50 16 VRO21F630 107,81 1 1,023 149 115 28 86 93
* 2 ∕2 2 ∕2 65 10 VRO21F750 230,23 1 2,977 184 168 33 128 118
1
1
3 3 80 10 VRO21F900 286,22 1 3,051 212 168 36 128 140
Valvola di fondo/sfogo aria
Incollaggio ISO F/F

• (*) Corpo e dimensioni = 3"

d DN PN EPDM EUR SP Peso Z A L1 L2
(mm) (mm) (bar) Codice (kg) (mm) (mm) (mm) (mm)
16 10 16 VRV21I160 41,85 1 0,132 48 50 14 76
20 15 16 VRV21I200 41,85 1 0,125 48 50 16 80
25 20 16 VRV21I250 45,11 1 0,197 53 59 19 91
32 25 16 VRV21I320 49,94 1 0,273 58 68 22 102
40 32 16 VRV21I400 58,80 1 0,398 68 80 26 120
50 40 16 VRV21I500 71,42 1 0,597 78 94 31 140
63 50 16 VRV21I630 92,73 1 1,016 93 115 38 169
* 75 65 10 VRV21I750 203,79 1 2,985 118 168 44 206
90 80 10 VRV21I900 253,56 1 3,050 140 168 51 242

251
