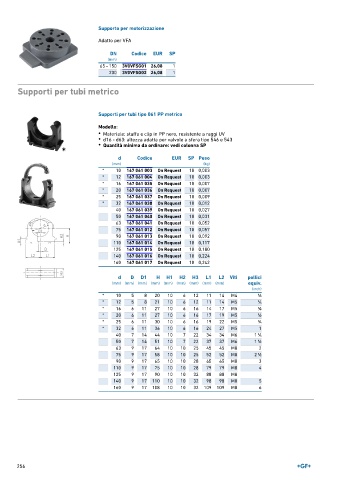

Page 256 - GEORGFISCHER - LISTINO 899

Supporto per motorizzazione
Adatto per VFA

DN Codice EUR SP
(mm)
65 - 150 3V0VFSG01 26,08 1
200 3V0VFSG02 26,08 1

Supporti per tubi metrico

Supporti per tubi tipo 061 PP metrico

Modello:
• Materiale: staffa e clip in PP nero, resistente a raggi UV
• d16 - d63: altezza adatta per valvole a sfera tipo 546 e 543
• Quantità minima da ordinare: vedi colonna SP

d Codice EUR SP Peso
(mm) (kg)
* 10 167 061 003 On Request 10 0,003
* 12 167 061 004 On Request 10 0,003
* 16 167 061 035 On Request 10 0,007
* 20 167 061 036 On Request 10 0,007
* 25 167 061 037 On Request 10 0,009
* 32 167 061 038 On Request 10 0,012
40 167 061 039 On Request 10 0,027
50 167 061 040 On Request 10 0,031
63 167 061 041 On Request 10 0,052
75 167 061 012 On Request 10 0,057
90 167 061 013 On Request 10 0,092
110 167 061 014 On Request 10 0,117
125 167 061 015 On Request 10 0,180
140 167 061 016 On Request 10 0,224
160 167 061 017 On Request 10 0,242

d D D1 H H1 H2 H3 L1 L2 Viti pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
* 10 5 8 20 10 6 12 11 14 M4 1 ∕8
* 12 5 8 21 10 6 12 11 14 M5 1 ∕4
* 16 6 11 27 10 6 16 14 17 M5 3 ∕8
* 20 6 11 27 10 6 16 17 19 M5 1 ∕2
* 25 6 11 30 10 6 16 19 22 M5 3 ∕4
* 32 6 11 36 10 6 16 24 27 M5 1
40 7 14 44 10 7 22 34 34 M6 1 ∕4
1
50 7 14 51 10 7 22 37 37 M6 1 ∕2
1
63 9 17 64 10 10 25 45 45 M8 2
75 9 17 58 10 10 25 52 52 M8 2 ∕2
1
90 9 17 65 10 10 28 65 65 M8 3
110 9 17 75 10 10 28 79 79 M8 4
125 9 17 90 10 10 32 88 88 M8
140 9 17 110 10 10 32 98 98 M8 5
160 9 17 108 10 10 32 109 109 M8 6

256
