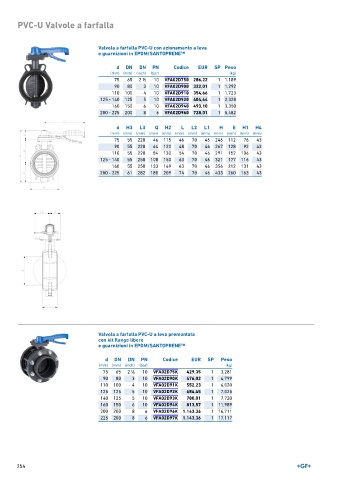

Page 254 - GEORGFISCHER - LISTINO 899

PVC-U Valvole a farfalla

Valvola a farfalla PVC-U con azionamento a leva
e guarnizioni in EPDM/SANTOPRENE™

d DN DN PN Codice EUR SP Peso
(mm) (mm) (inch) (bar) (kg)
75 65 2 ∕2 10 VFA02D750 286,22 1 1,189
1
90 80 3 10 VFA02D900 322,01 1 1,292
110 100 4 10 VFA02D910 354,66 1 1,723
125 - 140 125 5 10 VFA02D920 404,44 1 2,328
160 150 6 10 VFA02D940 493,10 1 3,350
200 - 225 200 8 6 VFA02D960 728,01 1 5,482

d H3 L3 Q H2 L L2 L1 H E H1 H4
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 55 220 46 115 46 70 46 246 112 76 43
90 55 220 64 120 48 70 46 267 128 92 43
110 55 220 84 130 54 70 46 291 152 106 43
125 - 140 55 250 108 150 63 70 46 321 177 116 43
160 55 250 133 169 63 70 46 356 212 131 43
200 - 225 61 282 180 209 74 70 46 433 260 163 43

Valvola a farfalla PVC-U a leva premontata
con kit flange libere
e guarnizioni in EPDM/SANTOPRENE™

d DN DN PN Codice EUR SP Peso
(mm) (mm) (inch) (bar) (kg)
75 65 2 ∕2 10 VFA02D75K 429,35 1 3,281
1
90 80 3 10 VFA02D90K 476,02 1 4,799
110 100 4 10 VFA02D91K 552,23 1 6,020
125 125 5 10 VFA02D92K 684,45 1 7,025
140 125 5 10 VFA02D93K 700,01 1 7,720
160 150 6 10 VFA02D94K 813,57 1 11,989
200 200 8 6 VFA02D96K 1.143,36 1 16,711
225 200 8 6 VFA02D97K 1.143,36 1 17,117

254
