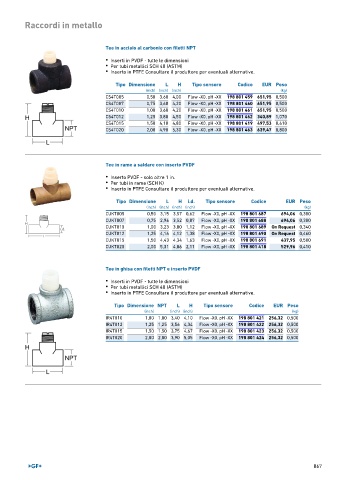

Page 867 - GEORGFISCHER - LISTINO 897

Raccordi in metallo

Tee in acciaio al carbonio con filetti NPT

• Inserti in PVDF - tutte le dimensioni
• Per tubi metallici SCH 40 (ASTM)
• Inserto in PTFE Consultare il produttore per eventuali alternative.

Tipo Dimensione L H Tipo sensore Codice EUR Peso
(inch) (inch) (inch) (kg)
CS4T005 0,50 3,60 4,00 Flow -X0, pH -XX 198 801 459 651,95 0,500
CS4T007 0,75 3,60 4,20 Flow -X0, pH -XX 198 801 460 651,95 0,500
CS4T010 1,00 3,60 4,20 Flow -X0, pH -XX 198 801 461 651,95 0,500
CS4T012 1,25 3,80 4,50 Flow -X0, pH -XX 198 801 462 340,89 1,070
CS4T015 1,50 4,10 4,80 Flow -X0, pH -XX 198 801 419 497,53 0,610
CS4T020 2,00 4,90 5,30 Flow -X0, pH -XX 198 801 463 639,47 0,800

Tee in rame a saldare con inserto PVDF
• Inserto PVDF - solo oltre 1 in.
• Per tubi in rame (SCH K)
• Inserto in PTFE Consultare il produttore per eventuali alternative.

Tipo Dimensione L H i.d. Tipo sensore Codice EUR Peso
(inch) (inch) (inch) (inch) (kg)
CUKT005 0,50 3,15 3,57 0,62 Flow -X0, pH -XX 198 801 687 694,06 0,300
CUKT007 0,75 2,96 3,52 0,87 Flow -X0, pH -XX 198 801 688 694,06 0,300
CUKT010 1,00 3,23 3,80 1,12 Flow -X0, pH -XX 198 801 689 On Request 0,340
CUKT012 1,25 4,16 4,12 1,38 Flow -X0, pH -XX 198 801 690 On Request 0,460
CUKT015 1,50 4,43 4,34 1,63 Flow -X0, pH -XX 198 801 691 437,95 0,500
CUKT020 2,00 5,31 4,86 2,11 Flow -X0, pH -XX 198 801 418 529,96 0,410

Tee in ghisa con filetti NPT e inserto PVDF

• Inserti in PVDF - tutte le dimensioni
• Per tubi metallici SCH 40 (ASTM)
• Inserto in PTFE Consultare il produttore per eventuali alternative.

Tipo Dimensione NPT L H Tipo sensore Codice EUR Peso
(inch) (inch) (inch) (kg)
IR4T010 1,00 1,00 3,40 4,10 Flow -X0, pH -XX 198 801 421 256,32 0,500
IR4T012 1,25 1,25 3,56 4,34 Flow -X0, pH -XX 198 801 422 256,32 0,500
IR4T015 1,50 1,50 3,75 4,67 Flow -X0, pH -XX 198 801 423 256,32 0,500
IR4T020 2,00 2,00 3,90 5,05 Flow -X0, pH -XX 198 801 424 256,32 0,500

867
